ناوشکن کلاس Chungmugong Yi Sun-sin که در این مقاله با نام سن شن شناخته می شود همکنون  یکی از سنگین ترین شناورهای کره جنوبی است که  در دهه ۱۹۹۰ توسعه یافت . در ان دهه کره جنوبی به دنبال ساخت یک  شناور سنگین با توان دفاع هوایی کامل  بود و با در نظر گرفت اینکه کره جنوبی برای مقابله  با کره شمالی به دنبال افزایش توان موشک کروز ضد سطح خود بود ، میخواست  شناور جدید توان شلیک موشک های کروز را داشته باشد

شرکت هیوندا و دوو دست به کار شدند و  دست به توسعه  یک ناوشکن برای نیروی دریایی زدند که اولین ان در سال ۲۰۰۳ میلادی  عملیات شد. کلاس سان سین که با اختصار کلاس KDX-2 شناخته می شود بعد از شناور کلاس  سجونگ  سنگین ترین شناور دریایی کره جنوبی است

شناور KDX-2  دارای  طول ۱۵۰ متر و وزن بارگیری شده کامل ۵۵۲۰ تن است و عملا در کلاس برخی از ناوهای محافظتی(ناوچه سنگین) قرار میگیرد.این شناور دارای  بدنه فولادی  و در برخی بخشها  از مواد ترکیبی استفاده شده و شرکت دوو در همکاری با چند شرکت المانی تلاش  بسیاری در کاهش سطح مقطعی رادار دست کم برای  نشان دادن ان به عنوان یک ناوچه میان وزن با وزن  حدود ۱۵۰۰ تا ۲۰۰۰ تن انجام داده است. تلاش  شده تا امواج فروسرخ  کمتری بازگشت بشود و بخشی از تسلیحات و سامانه  توسط ساختمان  جلو عقب ناو مخفی  شود و از جلو دست کم دودکش به خوبی در دید قرار نگیرد

بدنه ناو  شامل بخش جلو با توپ سینه و سیلوی پرتاب عمود در عقب ان، ساختمان اصلی ناو، دود کش و موشک های ضد کشتی در پشت سر ان و اشیانه و محل فرود بالگرد در قسمت عقب است

ناو  دارای  دو موتور توربین گازش  مشهور ال ام ۲۵۰۰ ساخت جنرال  دینامیک است که توسط دو موتور دیزل المانی MUT پشتیبانی  می شود. موتورها به شکل دو به دو(یک توربین گازی و یک دیزل ) به دو شفت متصل شده اند که میتوانند بیشترین توان ۶۴۹۶۰ اسب بخار قدرت را فراهم بکنند . کره خود از تولید کننده گان  موتور توربین گازی است ولی به دلیل استفاده از موتور امریکایی جنرال دینامیک  روی چند شناور دیگر   تصمیم گرفت  شد تا  توسعه یه نسخه بومی برای  نصب روی این شناور به حال تعلیق در بیاورد

شناور میتواند  با چهار موتور خود با حداکثر  قدرت به سرعت ۵۴ کیلومتر بر ساعت برسد و برد ان نیز با سرعت ۳۳ کیلومتر بر ساعت و استفاده از موتور توربین  گازی به تنهایی عدد ۷۴۰۸ کیلومتر خواهد بود

شناور دارای یک رادار اصلی جستجوی چند منظوره  AN/SPS-49 است که روی بسیاری از شناورهای امریکایی  نصب شده و یکی از مشهور ترین رادار های دوران خود  است  . این رادار در باند ال کار کرده و دو بعدی بوده  و بیش از ۴۷۰ کیلومتر برد دارد و تا ارتفاع ۴۵ کیلومتری نیز میتواند اهداف را رصد کند. نسخه نصب شده روی این ناو نسخه وی ۵ است. این برای جستجو اهداف در دریا و اسمان به عنوان رادار پیش اخطار استفاده می شود

این رادار روی ساختمان عقبی ناو(اشیانه بالگرد) نصب است

رادار دیگر  رادار MW08 G-band 3D ساخت تالس هلند است که یک رادار سه بعدی اریه فازی غیر فعال است .این رادار در باند G کار کرده و مشتقی از رادار بسیار کارامد  اسمارت  است و میتواند یک هدف   با سطح مقطعی ۰٫۱ متر مربع را در برد ۱۷ کیلومتری کشف کند. این رادار برای کشف اهداف  پایین پرواز   مانند موشک کروز ضد کشتی مورد استفاده  قرار میگیرد . این رادار میتواند ۲۰ هدف هوایی و هشت هدف دریایی را کشف و با دو هدف در اسمان و  دریایی درگیر شود و از این رو یکی رادار کنترل اتش است

1-توپ سینه،۲-سامانه رم،۳ و ۷ -رادار هدایت اتش،۴-رادار  ام دبلیو ۰۸، ۵- موشک ضد کشتی،۶-رادار اس پی اس -۴۹ ، ۸- کلکیپر،۹- بالگرد و ۱۰ سیلو موشک(روی تصویر کلیک کنید بزرگ می شود)

 در کنار این دو رادار این ناو از دو رادار کنترل اتش   STIR240 fire-control radars یک در  عقب و یکی در جلو ناو برای کنترل اتش  توپ ۱۲۷ م م سینه و موشک سی رم در عقب و سامانه ضد موشک گاتلینگ در عقب بهره می برد

دیگر رادار های این ناو شامل  دو رادار ناوبری SPS-95  و دو رادار  تعقیب خودکار هدف ساخت ریتال است

ناو همچنین دارای  یک سنار  DSQs-21 در زیر بدنه قسمت  جلو  که تا ۴۴ کیلومتر برد دارد و از یک شنار یدک کشنده در پشت ناو  برای کشف زیر دریای های  بهره می برد . این سونار با یک کابل در ۳۵ متری پشت ناو یدکی کشیده می شود . سونار اول ساخت فرانسه و سونار دوم ساخت دوو است. همچنین ناو از  خط ارتباط داده لینک۱۶ بهره می برد که جهت تبادل اطلاعات با دیگر  واحدهای نظامی  و سامانه جنگ الکترونیک  SONATA SLQ-200(V)K می باشد

ناو دارای یک توپ سینه ۱۲۷ م م است. شناورهای کره ای دست کم شناور های  سنگین ان چه ناوشکن و چه ناو محافظتی از توپ ۱۲۷ م م امریکایی بهره می برند  که دارای  سرعت اتش  ۱۶ تا ۲۰ گلوله بر دقیقه است و میتواند تا ۲۴ کیلومتر دست به اتش بزند. توپ هدایت رادار است و میتوان با مهمات انفجاری بر علیه شناورهای بزرگ و یا اهداف ساحلی و یا با مهمات انفجار مجاورتی بر ضد اهداف دریایی کوچک و یا هواگردها از ان بهره برد

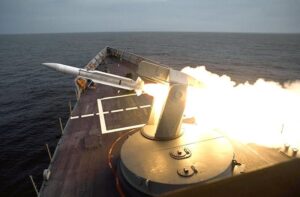

ناو در پشت توپ سینه خود دارای ۳۲ سیلوی پرتاب عمود است  که محل قرار گیری تا ۳۲ موشک  دفاع هوایی استاندارد ۲ است که ۱۶۷ کیلومتر برد دارد. این موشک دارای سامانه هدایت رادار فعال است  اگرچه به شکل نیم فعال هم قابل هدایت است . نسخه نصب شده روی این شناور نسخه بلاک۳ است که به انوان توان مقابله با موشک های بالستیک تاکتیکی و کروز را نیز به خوبی میدهد . در کنار این  ۳۲ سیلو،  ۲۴ سیلوی دیگر نیز قرار دارد که  میتواند موشک های دیگری همچون موشک  ضد زیر دریایی Hong Sang Eo  با برد ۱۹ کیلومتر که شامل  یک اژدر درون یک موشک است و در محدود زیر دریایی پرتاب می شد و یا موشک کروز تهاجم زمینی  Hyunmoo III  با بر ۵۰۰ تا ۱۵۰۰ کیلومتر بسته به مدل.این موشک کروز این توان را به این کلاس ناوشکن میدهد که دست به عملیات تهاجم سطحی بر ضد کره شمالی بزند و اهداف مهم این کشور را هدف قرار دهد

در کنار موشک استاندارد۲ این ناو دارای یک لانچر پرتاب موشک رم در جلو ناو با ۲۱ موشک برای دفاع ضد موشک است و در قسمت  عقب نیز یک سامانه ۳۰ م م هفت لول گاتلینگ گلکیپر ساخت هلند  با سرعت اتش ۴۲۰۰ گلوله بر دقیقه قرار دارد . این دو سامانه جلو و عقب ناو را پوشش میدهند

سلاح ضد کشتی این شناور در میانه بدنه هشت موشک ضد کشتی بومی SSM-700K Haeseong. این موشک ساخت کره جنوبی دارای  سرعت زیر صوت  و برد ۱۸۰ کیلومتر است و در یک کلاس با هارپون است و در دو لانچر  چهارتایی در مجموع هشت موشک قرارگرفته اند

شش فروند از این شناور بین سال های  ۲۰۰۳ تا ۲۰۰۸  میلادی  ساخته شد که همکنون پر تعداد ترین  ناوشکن ارتش کره جنوبی میباشد  اگرچه پیشرفته ترین ناوشکن این کشور  نیست و در واقع ناوشکن کلاس  سجونگ  همکنون پیشرفته ترین وسنگینی ترین شناور کره جنوبی است. این ناوشکن به ارتش کره جنوبی اجازه میدهد در صورت نیاز از ان برای پوشش هوایی شهرهای ساحلی ، حملات ضد زیر دریایی و یا ضد سطح  و یا حمله به اهداف راهبردی دشمن با موشک های کروز خود اقدام کند و هر فروند ان برای این کشور ۷۵۰ میلیون دلار اب خورده است

سئوالات و نظرات خود را می توانید  با مدیریت سایت با ایمیل jangaavaran@YAHOO.COM  در میان بگذارید

درب اشیانه بالگرد.. در تصویر تفنگدارن دریایی در حال تمرین تصرف کشتی هستند

مشخصات

وزن:۵۵۲۰ تن

طول:۱۵۰ متر

پیشرانه: دو پیشرانه توربین گازی و دو پیشرانه دیزل

بیشترین سرعت:۵۴ کیلومتر بر ساعت

برد: ۷۴۰۸ کیلومتر

تسلیحات: یک توپ سینه ۱۲۷ م م، ۶۴ سیلو پرتاب موشک برای موشک های دفاع هوایی استاندارد۲، موشک کروز Hyunmoo، موشک ضد زیر دریایی..هشت موشک ، دو سامانه دفاع ضد موشک کلکیپر و رم

ترجمه: عبدالحمید تارخ

منابع

http://www.naval-technology.com/projects/ddh-ii-class

https://en.wikipedia.org/wiki/Chungmugong_Yi_Sun-sin-class_destroyer
