این مدل دارای ۴ لنز مجزا ۱۸ میلی متری هست که برای دید بهتر در محیط ساخته شده که دید حدود ۹۷ درجه افقی را به کاربر میدهد این مدل کاربری توسط نیروهای ویژه استفاده بالایی دارد و از شناخته شده ترین نوع این سامانه GPNVG
Ground Panoramic Night Vision Goggles
ساخته آمریکا می‌باشد
مزایای تاکتیکی:
دید افقی بهتر برای اوپراتور
استفاده بهتر برای عملیات های حساس
رزم به هنگام تاریکی شب یا در مکان هایی که در تاریکی مطلق به سر میبرند از اهمیت بالایی برخوردار هستند زیرا تاریکی مساوی با فلج شدن نیرو های دشمن در صورت بروز نبودن تجهیزات آنهاست نمونه های آن هارا میتونیم به شرح زیر ببینیم
سرباز آمریکایی در عملیات افغانستان 2013 در قندهار مجهز به دوربین های دید در شبسرباز آمریکایی در عراق در عملیات آزادی عراق مجهز به دوربین دید در شب پس

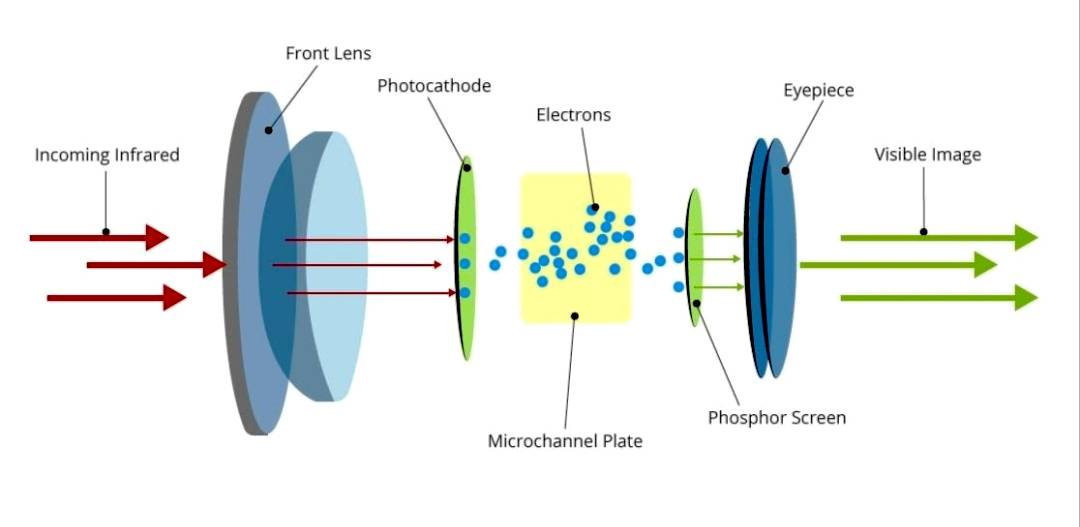

تا کنون به اهمیت این سیستم برای جنگ های نوین پی برده ایم بیایید به طرز کار این سامانه ها بپردازیم استفاده از این نوع سیستم ها بسته به نوع محیط عملیات متفاوت استانواع آنها بسته به نوع محیط1-NVD Night vision divice (دید در تاریکی شب )در محیط هایی که بسته نیستند و در شب نیرو ها مجبور به انجام عملیات در آنجا هستند از نوع خاصی از دوربین های دید در تاریکی استفاده میکنند که مخصوص دید در تاریکی شب است نحوه کارکرد NVD در همچین محیط هایی نور هایی از به مقدار کم از ماه و ستاره ها یا چراغ و لامپ های کوچک ساطع میشود که این نوع سامانه ها این نور هارا به طرز قابل توجهی افزایش می‌دهند این سامانه ها از سیستمی به نام Image Intensifier بهره میبرند سیستمی که باعث تقویت نور میشود که اساس دید در شب های قدیمی و جدید در انواعی از آنها هستاین سامانه ها از چند قسمت ساخته شده 1-Objective lens وظیفه متمرکز کردن نور (فوتون) های ضعیف روی صفحه دارد 2-Photo cathode نور ( فوتون ) را به جریان الکترون تبدیل میکند3-MCP ( Micro channel Plate )الکترون های ناشی از نور (فوتون) های برخوردی را افزایش میدهد 4-Phosphor Screen الکترون های مضاف شده را به نور مرئی و در نهایت تصویر با نور مضاعف شده تبدیل میکند5-Eyepiece تصویر ایجاد شده را به چشم کاربر منتقل میکند
انواع مدل های کاربری NVD سامانه های دید در شب در چند مدل مختلف کاربری تولید شده است

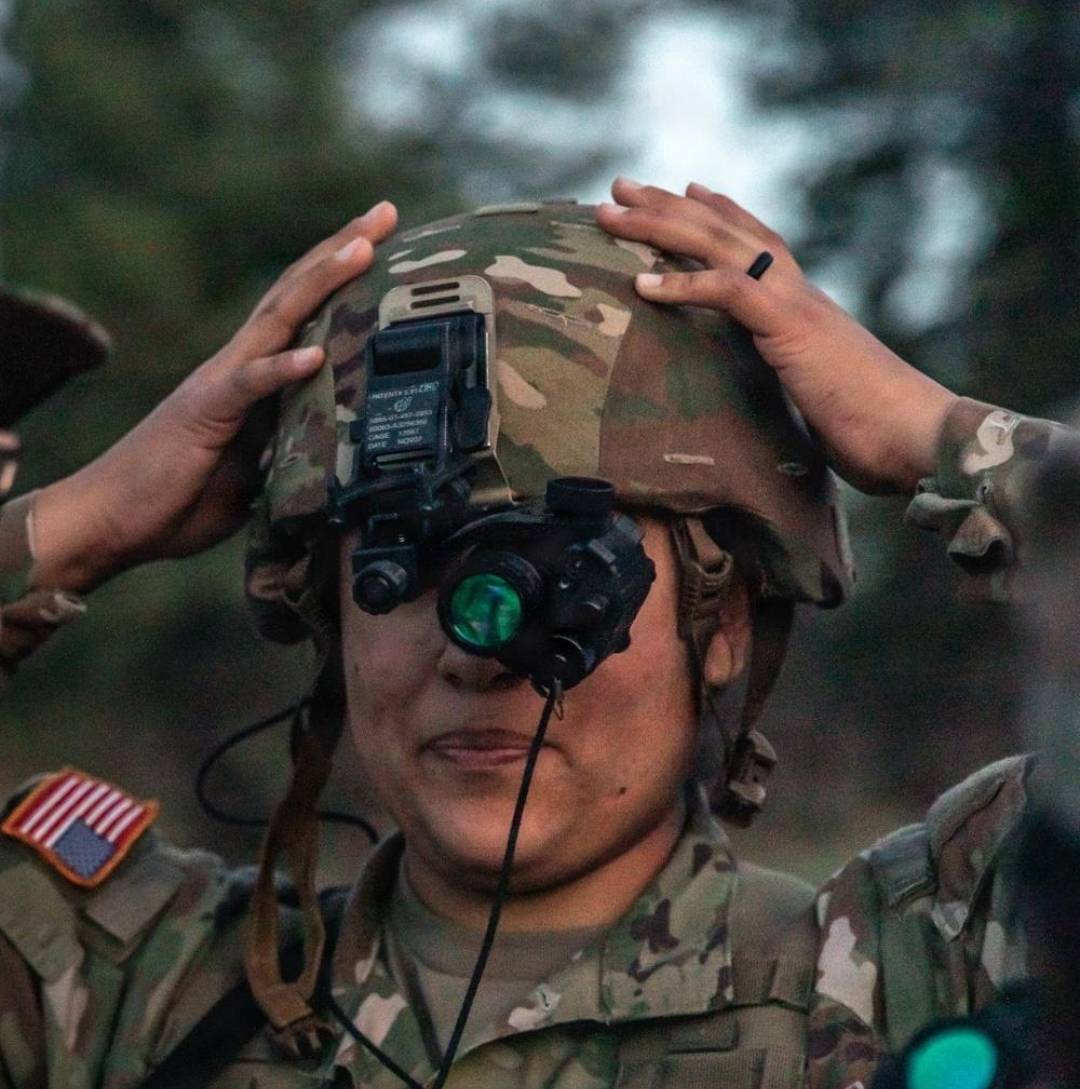

1-Monocular مدل تک چشم و کوچک این سامانه که استفاده کاربری آن توسط سرباز ها بسیار زیاد است که یکی از معروف ترین های این نوع میتوان به AN/PVS 14 ساخته آمریکا اشاره کرد مزایای تاکتیکی: استفاده آسان لجستیک آسان تر

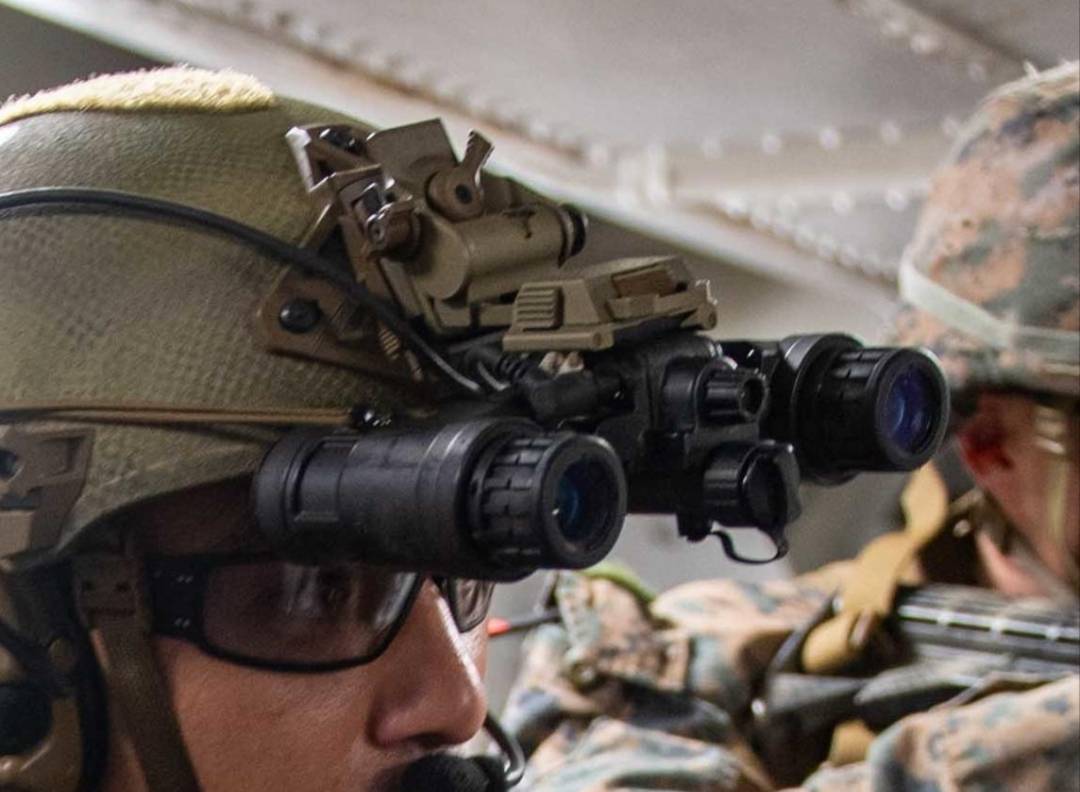

2- Binocularمدل دو چشم سامانه دید در شب (BNVD) Binocular Night Vision Divice این مدل دارای دو دوربین ( چشمی ) برای کاربر تولید شده و استفاده کاربری آن توسط نیروی های ویژه و سربازان بالاست از معروف ترین های این مدل میتوان به AN/PVS 31 A ساخته آمریکا اشاره کرد مزایای تاکتیکی:تشخیص بالاتر و بهتر محیط کاهش خستگی چشم

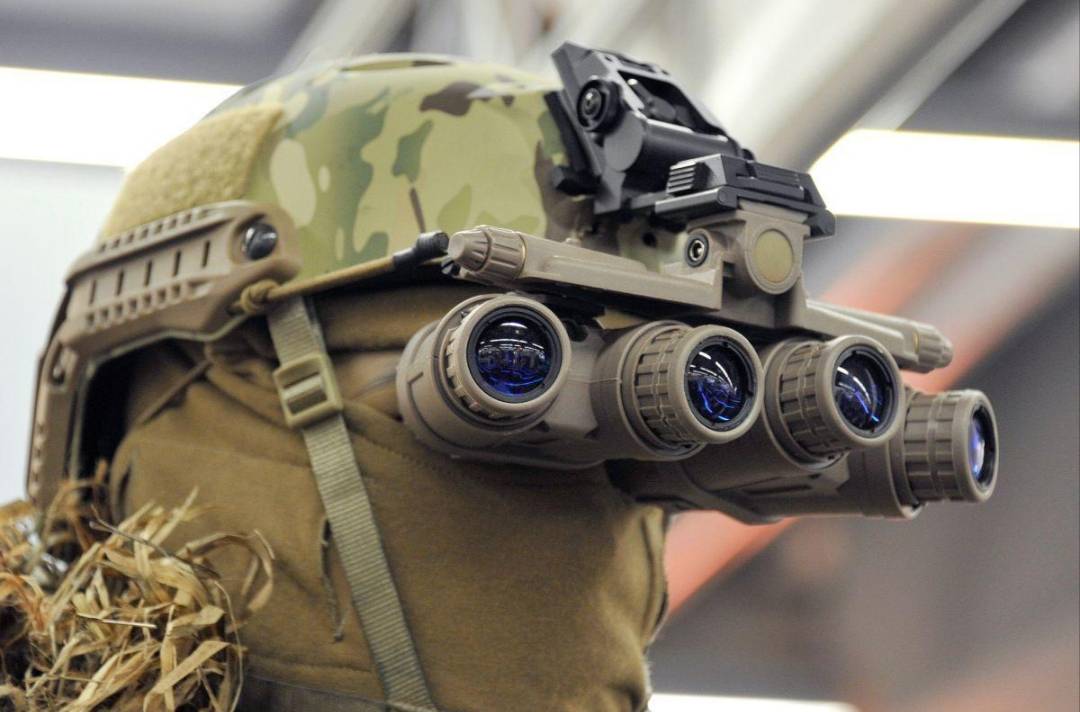

این مدل دارای ۴ لنز مجزا ۱۸ میلی متری هست که برای دید بهتر در محیط ساخته شده که دید حدود ۹۷ درجه افقی را به کاربر میدهد این مدل کاربری توسط نیروهای ویژه استفاده بالایی دارد و از شناخته شده ترین نوع این سامانه GPNVGساخته آمریکا می‌باشد.مزایای تاکتیکی:دید افقی بهتر برای اوپراتوراستفاده بهتر برای عملیات های حساس
تا کنون سه مدل مختلف کاربری NVD را توضیح دادیم که مبتنی بر سیستم تقویت نور محیط Image Intensifier بود

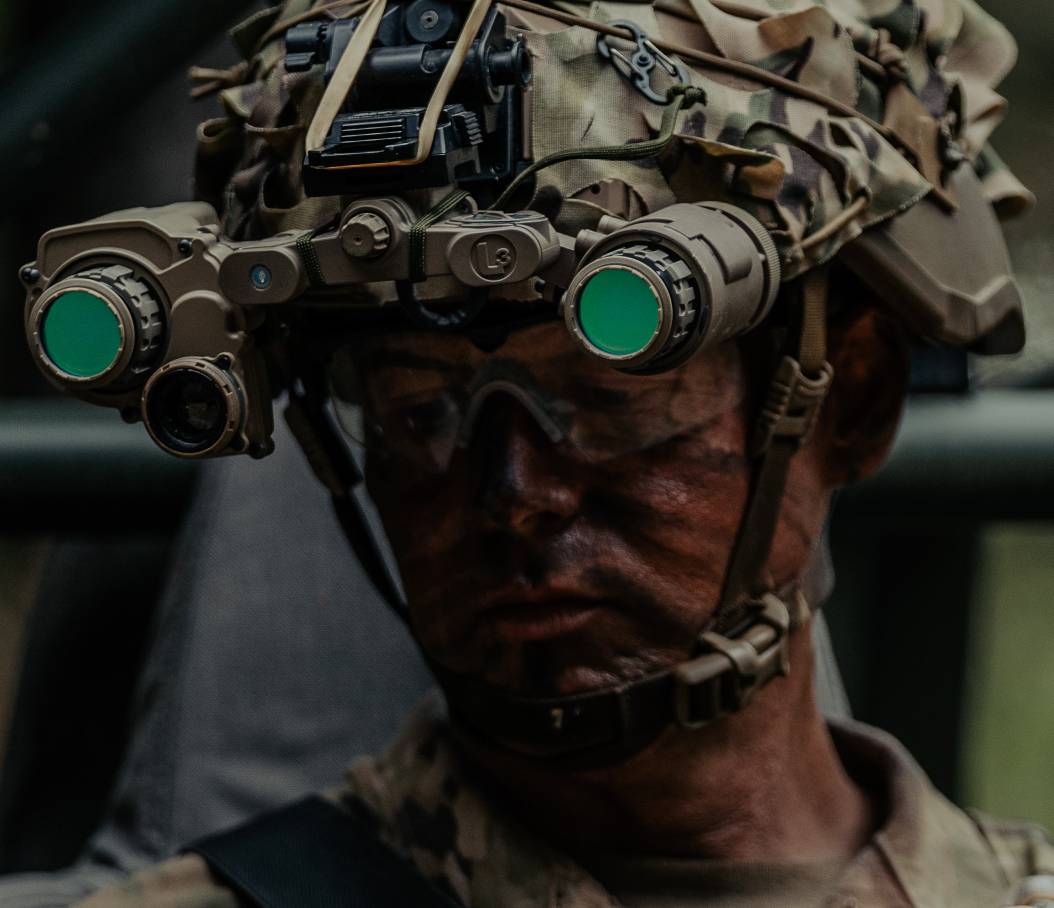

حالا میخواهیم به مدل کاربری دیگری که مبنای آن ساخته شده بر ۲ سیستم تقویت نور و حرارتی است 4-Fusionاین مدل کاربری بر اساس ۲ سیستم تقویت نور Image Intensifier و Thermal یعنی حرارتی ساخته شده به معنی اینکه علاوه بر تقویت نور محیط که سه مدل کاربری قبل انجام میدادند تابش فروسرخ ناشی از دمای اجسام را تشخیص میدهد و با توجه به اینکه دمای بدن انسان بالاتر از بقیه اجسام و محیط است تشخیص آن بسیار آسان تر میشود این مدل هم همچنین استفاده زیادی توسط نیرو های ویژه دارد و از شناخته شده ترین نوع این مدل میتوان به AN/PSQ-42 ساخته آمریکا اشاره کرد
هر چهار نمونه کاربری که در بالا به آن پرداختیم ساخته شرکت آمریکایی L3harris هستندL3Harris Technologiesیک شرکت بزرگ آمریکایی در حوزه صنایع دفاعی و فناوری‌های هوافضا و الکترونیک است که یکی از حوزه‌های مهم فعالیت آن، سامانه‌های دید در شب و فناوری‌های تصویربرداری الکترواپتیکی است. این شرکت بیش از پنج دهه در توسعه فناوری‌های Image Intensification (I²) فعالیت داشته و امروزه تیوب‌های Gen III و Unfilmed Gen III Image Intensifier و سامانه‌های دید در شب تک‌چشمی، دوچشمی، پانورامیک و Fusion را تولید میکند.2-دید در تاریکی مطلق (محیط های بسته)این سامانه ها به دید در تاریکی محیط های بسته مانند تونل های زیرزمینی بدون روشنایی یا محیط هایی بسته همچون ساختمان هایی که نیاز به پاکسازی دارند کمک کنند سیستم های مورد استفاده در محیط هایی با
این ویژگی معمولا به نور های با شدت کم که از ستاره و ماه و دیگر بودند وابسته نیستند بلکه از سیستم های حرارتی Thermal imaging و مادون قرمز IR Illuminator استفاده میکنند

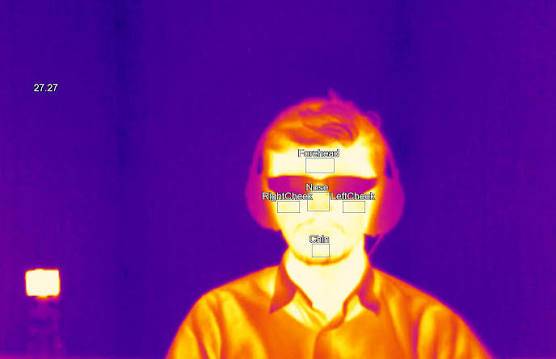

حرارتی
نحوه کارکرد:این سیستم به نور محیط وابسته نیست بلکه به حرارت بدن هدف های مورد نظر وابسته است در علم فیزیک ثابت شده از اجسامی که دمای آنها بالا تر 0 است تابش های الکترومغناطیسی ساطع میشود و این سیستم قادر به تشخیص این تابش هاست ، به عنوان نمونه اهداف انسانی به دلیل اینکه دمای بدن انسان بالاست تابش های الکترومغناطیسی زیادی منتشر میکند که از این رو سیستم اهداف انسانی را به راحتی در محیط شناسایی میکندمزایای تاکتیکی:در این نوع مدل اهداف انسانی به آسانی بیشتری برای اوپراتور ها قابل تشخیص است و به همین دلیل ماموریت با کمتر درصد خطا به پایان میرسد

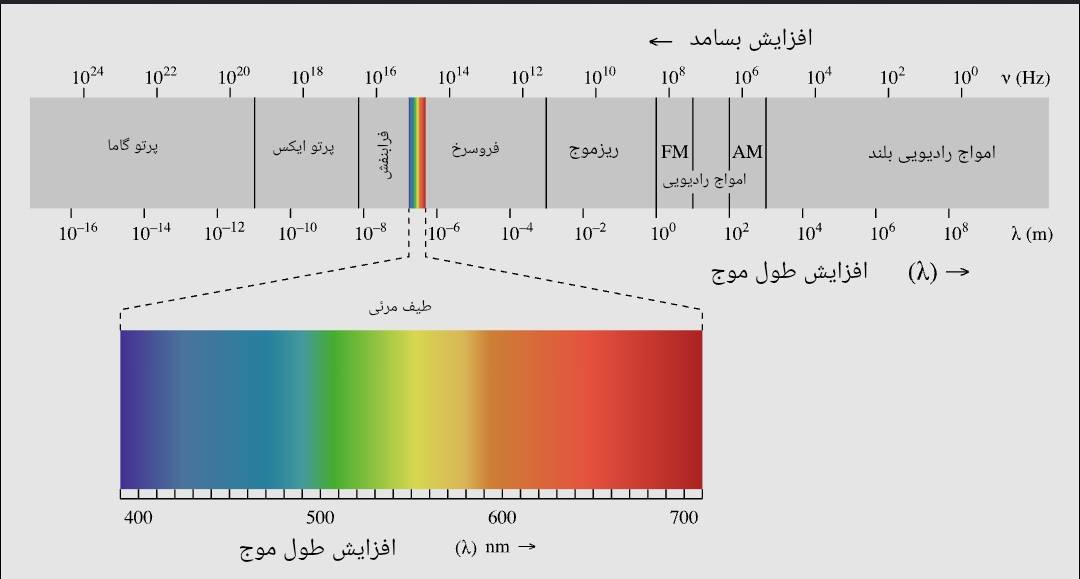

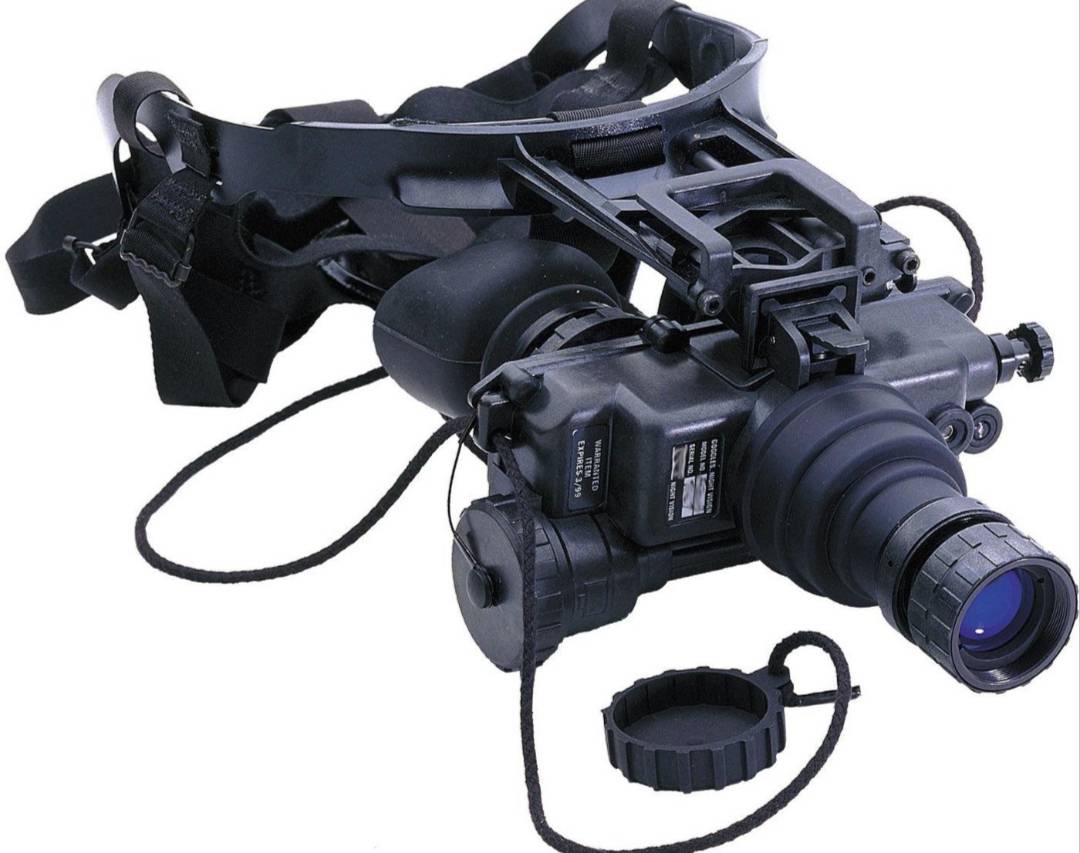

قسمت رنگی گستره مرئی را نشان میدهد این سامانه با انتشار نور از گستره فروسرخ کمی محیط را روشن میکند و سیستم تقویت نور این سامانه این فوتون های کم را به فوتون های زیاد تبدیل کرده و نور را به نوعی تقویت میکند که باعث میشود اوپراتور محیط را به خوبی ببینداز معروف ترین مدل ساخته شده این سامانه میتوان به AN/PVS 7 ساخته آمریکا اشاره کرد
( مادون قرمز ) این سیستم با استفاده از چراغی که نور مادون قرمز منتشر میکند و سیستم تقویت نور که دارد ان نور را افزایش میدهد و در نتیجه محیطی که بسته است و در تاریکی مطلق به سر می‌برد اکنون به وسیله این سامانه قابل دید است نحوه کارکرد:دید انسان محدود به گستره مرئی هست به زبان ساده تر انسان میتواند نور هایی که در گستره مرئی قراردارد را بدون ابزاری یا به نوعی با چشم غیر مسلح به وضوح ببیند
مزایای تاکتیکی:این دستگاه به اوپراتور خود این امکان را میدهد که در محیطی که هیچ نور مستقیم و غیر مستقیمی آن را حتی کمی روشن نکرده و در تاریکی مطلق به سر می‌برد با اهداف متخاصم رویارویی کند
