ترجمه: رضا موسوی

F-35 Lightning II یک جنگنده تک سرنشین و تک موتوره نسل پنج ساخت کمپانی بزرگ Lockheed Martin آمریکا میباشد.این جنگنده چند منظوره نسل پنج جهت شناسایی،

حمله  زمینی و دفاع هوایی با توانایی پنهانکاری و رادارگریزی و همچنین ضربه زدن سریع به دشمن تولید شده است و اولین پروازش را در ۱۵ دسامبر سال ۲۰۰۶ انجام داد.

F-35 در سه مدل اصلی گسترش یافته که گونه اول قابلیت نشست و برخاست از باند های معمولی را دارد.گونه دوم مخصوص باندهای کوتاه ساخته شده است و گونه سوم که مخصوص ناوهای هواپیمابر میباشد.F-35 زاده پروژه X-35 میباشد که در پروژه ای به نام JSF،که کوتاه شده Joint Strike Fighter میباشد،توسط آمریکا و انگلیس و شریک های دیگر آمریکا تامین شده است و در این میان میتوان به بیشتر کشور های عضو NATO و کشورهایی که رابطه ی نزدیکی با آمریکا دارند اشاره داشت.این برنامه توسط یک تیم صنایع هوافضا و به رهبری کمپانی بزرگ Lockheed Martin به اجرا در آمد و سرانجام F-35 اولین پرواز خود را در ۱۵ دسامبر سال ۲۰۰۶ انجام داد.در مدیریت جنگهای نوین قرار است هر F-35 بتواند نقش ۲ جنگنده ی F/A-18 Hornet را به خوبی ایفا کند،در حالی که حداقل دو فروند F-35 برای ایفای نقش یک F-22 Raptor مورد نیاز است.

هنگامی که آمریکا مشتری و پشتیبان مالی پروژه بود،انگلیس،ایتالیا، هلند،کانادا،ترکیه،

استرالیا،نروژ و دانمارک پذیرفتند تا ۴٫۳۷۵ میلیارد دلار آمریکا جهت گسترش این طرح پرداخت نمایند.کل فرایند تولید و توسعه F-35 مبلغی حدود ۴۰ میلیارد دلار را در بر میگرفت که بخش زیادی از آن توسط آمریکا پرداخت شده است.

شریک های خارجی در سه گروه تقسیم بندی میشوند.این گروه ها بر اساس مقدار پشتیبانی مالی هر یک از این کشورها به پروژه،مقدار تکنولوژی منتقل شده از آمریکا و قراردادهای فرعی برای همکاری با کمپانی های ملی و توانایی کشورها در تولید جنگنده ها در داخل خاک خودشان،از یکدیگر متمایز میشوند.انگلیس به عنوان گروه اول شناخته میشود.این کشور ۲٫۵ میلیارد دلار برای این برنامه اختصاص داده بود که چیزی حدود ۱۰% هزینه کل پیش بینی شده بود.در گروه دوم نیز ایتالیا  با ۱ میلیارد دلار بودجه و هلند ۸۰۰ میلیون دلار بودجه قرار میگیرند.شریک های گروه سوم شامل ترکیه با ۱۹۵ میلیون دلار،کانادا با ۱۶۰ میلیون دلار،استرالیا با ۱۴۴ میلیون دلار،نروژ با ۱۲۲ میلیون دلار و دانمارک با ۱۱۰ میلیون دلار میشوند.اسراییل و سنگاپور نیز به عنوان شریک های امنیتی بحساب می آیند.

سرچشمه پروژه JSF را می توان از سال ۱۹۸۶ میلادی دانست.هنگامی که آمریکایی و انگلیس به دنبال ساخت یک جنگنده فرا صوت برتر بودند. اما این پروژه در سال ۱۹۹۰ رسمی شد و در زمانی که آژانس پژوهشی پروژه های پیشرفته دفاعی،DARPA،به دنبال یک جنگنده چند منظوره با وزن و قیمتی پایین بود،باز هم این حرکت بسوی ساخت یک جنگنده فرا صوت کشیده شد و به همین خاطر رقابتی بین کمپانی های هواپیماسازی و موتورسازی در سالهای ۱۹۹۱ تا ۱۹۹۴ برای بدست آوردن امتیاز ساخت این جنگنده به وجود آمد.

کمپانی های آمریکایی Northrop Grumman و McDonnell Douglas به عنوان یک تیم،کمپانی Boeing آمریکا و کمپانی Lockheed Martin نیز دیگر شرکت کنندگان در این رقابت بودند.هر کدام از این تیم ها طرحی را ارائه دادند.در ارزیابی سال ۱۹۹۶، طرح تیم Northrop Grumman و McDonnell Douglas رد شد و در مقابل کمپانی های Boeing و Lockheed Martin هر کدام به ترتیب طرح های تجربی X-32 و X-35 را ارائه دادند.سرانجام در اکتبر ۲۰۰۱ طرح X-35 کمپانی Lockheed Martin برنده این مسابقه شد.بعد از تثبیت طرح X-35 دیگر آن را به نام F-35 می شناسند؛چون حرف F در هواپیماهای آمریکایی نشان دهنده جنگنده است.

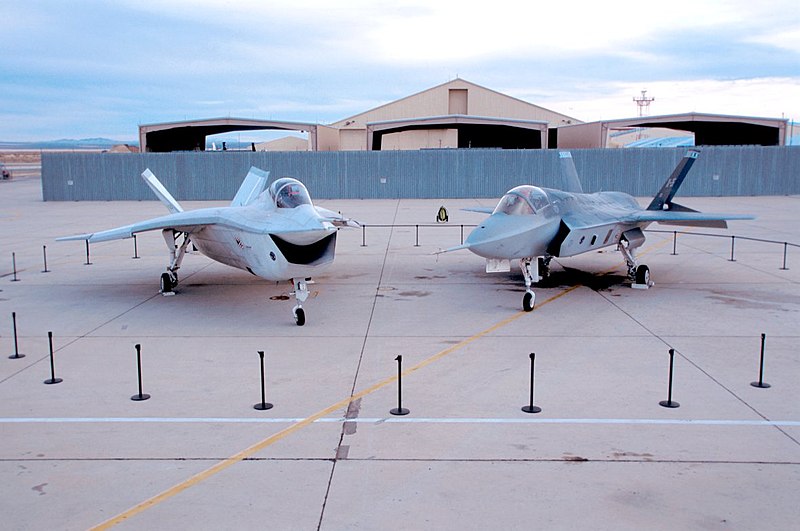

ایکس 32

ایکس ۳۲

برنامه JSF،پروژه ای برای جایگزینی با جنگنده های F-16 Fighting Falcon و A-10 Thunderbolt II و  F/A-18 Hornet(البته به جز مدل های F/A-18 E/F Super Hornet) و جنگنده ی تاکتیکی عمود پرواز AV-8B Harrier II میباشد.برای پایین نگه داشتن هزینه های تولید،توسعه و عملیاتی بودن هواپیماها،یک طرح ارائه شد تا این جنگنده در سه نوع اصلی تولید شود.بنابه تقاضای هر کدام از نیروهای نظامی،تفاوت هایی در طراحی ها دیده می شود البته نمونه طراحی پایه یکی است.

F-35A: مخصوص نشست و برخاست از باندهای متعارف(CTOL)

این مدل به سفارش نیروی هوایی آمریکا ساخته شده است نیروی هوایی آمریکا بعد از بررسی های بسیار F-22 Raptor،طرحی را ارائه نمود که توانایی ها و وِیژگی های جدیدی در آن در نظر گرفته شده بود. کشورهای ایتالیا،هلند،کانادا،اسراییل،استرالیا،

دانمارک،ترکیه،نروژ و سنگاپور سفارش خود را برای خرید این مدل ارائه کردند.این جنگنده در نیروی هوایی آمریکا قرار است جایگزین F-16 Fighting Falcon و A-10 Thunderbolt II شود.این مدل کوچکترین و سبک ترین مدل F-35 میباشد.این مدل برای کامل کردن نقش F-22 Raptor و F-15E Strike Eagle ساخته شده است و در نیروی هوایی نقش یک بمب افکن را دارد،هرچند توانایی درگیری هایی را نیز به خوبی حفظ کرده است.این مدا دارای یک توپ ۲۵ میلیمتری گتلینگ چهار لول GAU-12 Equalizer میباشد که نسبت به توپ ۲۰ میلیمتری گتلینگ شش لول M61A2 Vulcan برای درگیری با هدف های زمینی مناسب تر است.F-35A نسبت به F-16 Fighting Falcon مانورپذیرتر، چابکتر و توانایی تحمل فشار G بالاتر،ویژگی پنهانکاری و رادارگریزی مناسب،حمل محموله بیشتر،برد مفید با مخزن سوخت داخلی،اویونیک پیشرفته،اثربخشی عملیاتی،توانایی پشتیبانی و پایداری بیشتری است.همچنین کارکردش در شتابگیری همچون یک فروند F-16 Fighting Falcon با تانک های سوخت خارجی باشد.

اولین فروند از F-35A در شهر Fort Worth ایالت Texas در ۱۹ فوریه ۲۰۰۶ رونمایی شد.این هواپیما تست های گسترده زمینی را در پایگاه مشترک هوایی نیروی دریایی Fort Worth در اواخر سال ۲۰۰۶ انجام داد.در سپتامبر ۲۰۰۶ برای اولین بار پس سوز موتور توربوفن F-135 درحالی که بر روی هواپیما نصب شده بود،بطور کامل مورد آزمایش قرار گرفت؛همینطور F-35 برای اولین بار بر پایه توان خود راه اندازی شد.در ۱۵ سپتامبر ۲۰۰۶،F-35A اولین پرواز خود را بخوبی انجام داد.پس از آن یک فروند هواپیمای مسافری Boeing 737-300 ملقب به CATBird به عنوان بستر تست اویونیک F-35 استفاده شد.به اینگونه که سیستم های اویونیک F-35 هرکدام در قفسه هایی در این هواپیما قرار گرفتند و کاکپیت آن کاملا در این هواپیما شبیه سازی شد و اولین پرواز خود را در سال ۲۰۰۷ با موفقیت انجام داد.این Boeing به CATBird ملقب گردید.زیرا انجام آزمایش های تجهیزات الکترونیکی و راداری هواپیما از جمله مواردی است که جایگزین زمینی ندارد و تنها راه ازمایش عملکرد اویونیکی یک هواپیما به هنگام پرواز استفاده از یک سکوی آزمایش  اویونیکی است .این کار یکی از بروز ترین تست ها در صنعت هوانوردی در حال حاضر می باشد.در این طرح دماغه Boeing 737-300 به شکل دماغه F-35 تغییر یافته و تمام سیستم های اویونیکی F-35 بصورت یکپارچه در این دماغه نصب میشوند.این کار باعث خطر پذیری کمتر نصب به تست جنگنده می شود و همچنین تعمیرها و پیدا کردن مشکل ها و نقص فنی قطعه ها به آسانی انجام می گیرد.در این روش زمان تست به یک چهارم کاهش می یابد که در این پروژه در کل حدود ۳۰۰ ساعت صرفه جویی انجام شده است.این هواپیما تقریبا تمامی سامانه های اویونیکی F-35 را شبیه سازی می کند و بستر ارزشمندی برای برنامه های جنگنده F-35 می باشد.

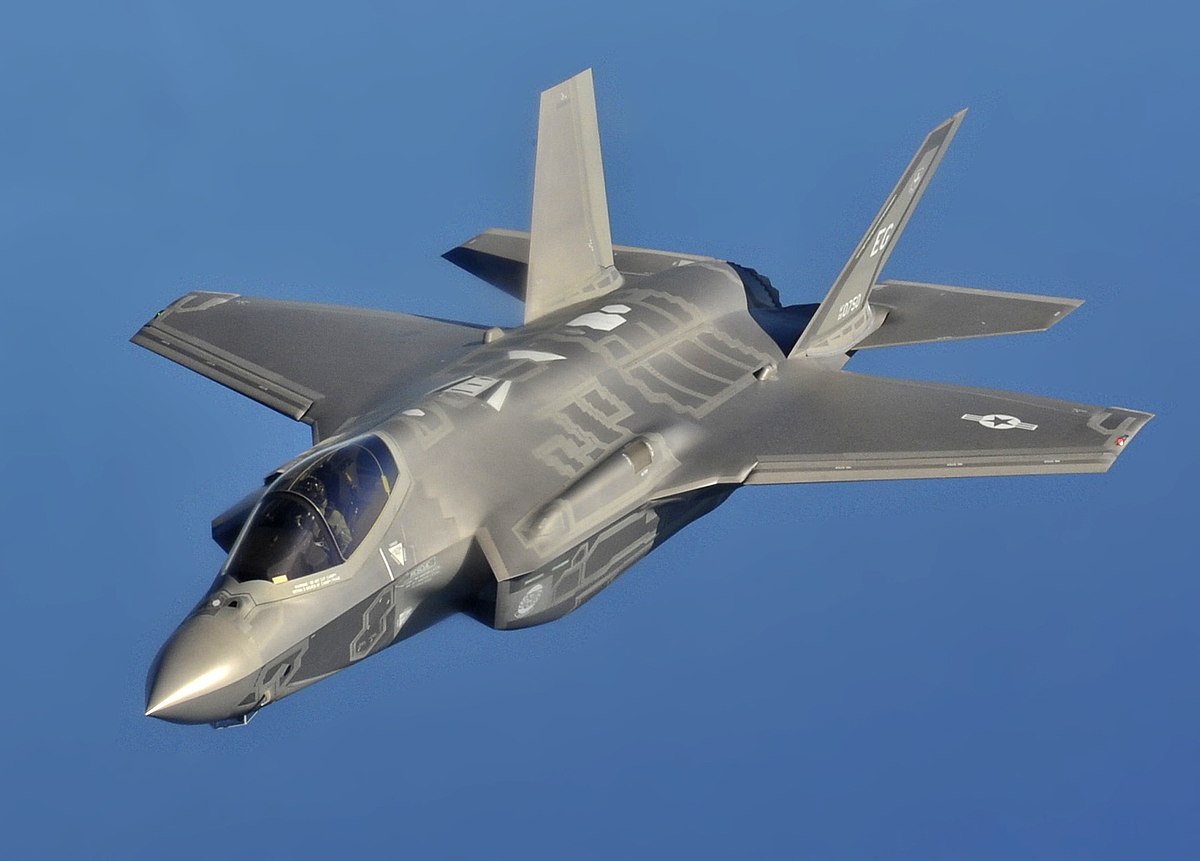

F-35A

F-35A

در ۳۱ ژانویه ۲۰۰۸ در فورت Fort Worth،سرهنگ دوم James Flipper Kromberg از نیروی هوایی آمریکا اولین خلبانی بود که F-35 را مورد ارزیابی قرار داد و یک سری از مانورها را در بیست و ششمین پرواز آن، انجام داد.F-35 AA-1 در سی و چهارمین پرواز خود برای اولین بار و بصورت آزمایشی در تاریخ ۲۸ مارچ ۲۰۰۸،سوختگیری هوایی انجام داد.

دیگر مرحله های تست در تاریخ ۱۳ نوامبر ۲۰۰۸ انجام شدند،هنگامی که AA-1 برای اولین بار با سرعت فراصوت پرواز کرد و به سرعت ۱٫۰۵ ماخ در ارتفاع ۹۱۴۴ متری دست یافت.در طول مدت ۸ دقیقه ای این پرواز،چهار بار سرعت صوت شکسته شد.

F-35B: مخصوص برخاست از باندهای کوتاه و نشست عمودی(STOVL)

این مدل که در ۱۸ دسامبر ۲۰۰۷ رونمایی شد،برای یگان تفنگداران نیروی دریایی آمریکا،USMC،ساخته شده است،هواپیمایی با قابلیت پرواز در ارتفاع کم با سرعت بسیار بالا می باشد و در حالت افقی هم امکان پرواز و نشستن در باندهایی با طول کم را نیز دارا می باشد و دارای برد زیادی میباشد.مهمترین ویژگی این مدل عمود پرواز بودن آن است،بطوری که عنوان شده جایگزین کاملی برای هواپیمای قدیمی تر AV-8B Harrier II و ۱ می باشد.F-35B دارای موتور توربوفن بسیار قوی با قابلیت نشستن و برخاستن در زمینهای ناهموار می باشد که انتقال دادن ستون اصلی این هواپیما به عقب آن این قابلیت را ایجاد نموده و همچنین از دیگر تغییر هایی که در آن داده شده انتقال سیستم ناوبری آن به عقب هواپیما است.هواپیمایی که بتواند عمودی از زمین برخیزد،دارای فرسایش قطعه های پایین تر و مهمتر از آن طول باند کمتر می باشد که آن را به وسیله ی بهینه ای برای برخاست از روی ناوهای هواپیمابر و همچنین فرود بر روی آنها تبدیل می کند.برای انجام این مهم از سیستم وکتورد تراست یا کشش منحرف شده استفاده میشود،یعنی ابتدا همانند موتورهای توربوپراپ نیروی موتور ابتدا به یک جعبه دنده برای کاهش دور انتقال یافته سپس به یک فن عمود بر سطح زمین که فن مولد برا نام دارد منتقل می شود.این فن نیروی مورد نیاز هواپیما را برای برخاستن تا ارتفاع کافی تامین کرده و پس از آن،کم کم قدرت موتور بیشتر به سمت خروجی موتور متوجه شده و از قدرت بلند کردن فن کاسته می شود و هواپیما به جلو رانده می شود.در سیستم قدرت این هواپیما،برای برخاست،ابتدا دریچه ای زیر و بالای کابین خلبان باز شده و از آن جا فن مولد برا هوا را با سرعت زیاد از بالا به سمت پایین پمپاژ می کند.همزمان با این کار،خروجی انتهایی موتور نیز به سمت پایین برگشته و نیروی تراست رو به پایین تولید می کند. این دو محل تولید نیرو،بالانس هواپیما یا تعادل آن را نیز بر قرار می سازند.

از دیگر ویژگی های این مدل می توان به جاگذاری تانکر های سوخت آن را در کنار موتور بالابرنده اشاره کنیم که دسترسی به آن را نسبت به مدل های دیگر آسان تر نموده است.قدرت اصلی این هواپیما توسط همان موتور توربوفن و به شکل منحصر به فردی تامین می گردد،بطوری که با ساختن یک لوله خرطومی شکل این امکان را فراهم آورده تا در هنگام بلند شدن به صورت عمودی همزمان بصورت افقی حرکت کرده و بلافاصله به خود حالت جنگی بگیرد که این یک ویژگی بسیار عالی میباشد.به دلیل توانایی نشست و برخاست عمودی،این مدل دارای قلاب فرود نمیباشد.

F-35B

F-35B

نیروی دریایی ایتالیا در حال آماده سازی پایگاه هوایی Grottaglie برای نگهداری از F-35B است.ایتالیا قرار است بین سال های ۲۰۱۴ تا ۲۰۲۱ تعداد ۲۲ فروند از این جنگنده به همراه ابزار و سیستم های سازگار کردن این هواپیما ها با ناوهواپیمابر Cavour ساخت کمپانی ایتالیایی Fincantieri دریافت کند.ایتالیا پس از آمریکا با داشتن ۲ ناو هواپیمابر دارای بیشترین ناو هواپیمابر است.

اولین F-35B (ملقب به BF-1) اولین پرواز خود را در تاریخ ۱۱ جون ۲۰۰۸ انجام داد.پروازی که بصورت متعارف و به خلبان انگلیسی Graham Tomlinson،خلبان کمپانی BAE Systems انگلیس انجام شد.BF-1 اولین F-35 بهینه سازی شده از نظر وزن،با ویژگی های خاص طراحی خود  بود که بزودی بر روی دیگر F-35 ها نیز صورت گرفت.در تاریخ ۳ اکتبر ۲۰۱۱ این مدل اولین پرواز عمودی خود از عرشه یک کشتی چند منظوره (USS Wasp (LHD-1  بود.

تست سیستم های پیش رانش STOVL هنگام پرواز،در ۷ ژانویه ۲۰۱۰ اغاز شد.سیستم STOVL به مدت ۱۴ دقیقه در طول ۴۸ دقیقه پرواز تست هنگامیکه هواپیما سرعت خود را از ۳۹۰ کیلومتر بر ساعت به ۳۳۰ کیلومتر بر ساعت کاهش داد مورد استفاده قرار گرفت.

F-35B اولین بار در تاریخ ۱۷ مارچ ۲۰۱۰ بصورت کاملا شناور و ایست کامل در هوا به هنگام فرود،پرواز نمود.در پرواز آزمایشی در تاریخ ۱۰ جون ۲۰۱۰،F-35B به عنوان دومین هواپیمای STOVL که با سرعت فراصوت پرواز کرد نام خود را ثبت نمود،کاری که پیشتر پدربزرگش X-35B در سال ۲۰۰۱ انجام داد.

F-35C: مخصوص نشست و برخاست از ناوهای هواپیمابر(CV)

مدل C که برای نیروی دریایی آمریکا،USN،و نیروهای انگلیسی در نظر گرفته شده که دارایی قابلیت ناو نشینی و نشست و برخواست کوتاه با استفاده از Catapult و قلاب فرود است.می توان به جرات گفت که تمام ویژگی هایی که یک جنگنده کامل باید یک  داشته باشد را این هواپیما داراست.جنگنده ای فوق العاده چه از لحاظ طراحی و چه از لحاظ حمل تجهیزات.یکی از قابلیت های مهم این هواپیما شرکت در تک های انفجاری شبانه می باشد که می تواند با کمترین احتمال رهگیری توسط راداهای دشمن نفوذ کرده و هدف را منهدم و بازگردد.مدل C را می توان مدل به روز رسانی شده ای درنظر گرفته که بسیاری از کاستی های جنگنده های پیش از آن در آن برطرف شده که از جمله می توان به ۳۵ درصد افزایش اندازه بال اشاره کرد که سبب شده که سوخت بیشتری حمل کرده و درحالی که هواپیما مسلح و سنگین است با سرعت بالا در ارتفاع کم حرکت کند و همچنین سرعت را به هنگام فرود کاهش میدهد.استفاده از تیغه دماغه بزرگتر و سکان و سطح پروازی بهتر،قابلیت تا شدن بالها،بهسازی سیستم کنترل و نیرومند کردن ارابه فرود نسبت به مدلهای دیگر F-35 از دیگر ویژگی های این مدل است.در این مدل دستگاه پیشرفته کنترل موشک در جنگهای هوا به هوا بکار رفته است.از دیگر قابلیت های این هواپیمای منحصر به فرد می توان سیستم فرود خودکار و طراحی و نصب سیستم بسیار پیشرفته اژدر انداز اشاره کرد که این سیستم به صورتی طراحی گردیده که خلبان توانا به کنترل اژدر شلیک شده خود می باشد.مدل C از یک جستجوگر چند طیفی برای ردگیری موشک های کروز کم پیدا که سطح مقطع راداری کمی دارند نیز بهره می برد.این مدل دارای بیشترین برد و بیشترین توان حمل مهمات است.سیستم کنترل این مدل از دو مدل دیگر بهتر بوده و ارابه فرود که در دوگونه دیگر دارای یک چرخ است در این گونه دارای دوچرخ بوده و همچنین قوی ترین چرخ ها در مدل C دیده می شود.

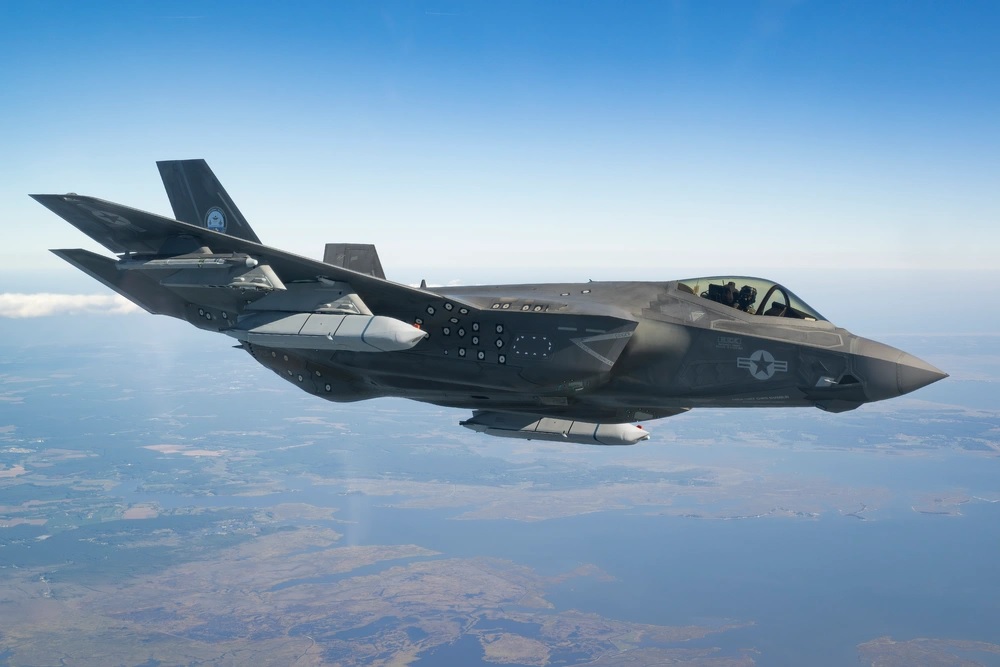

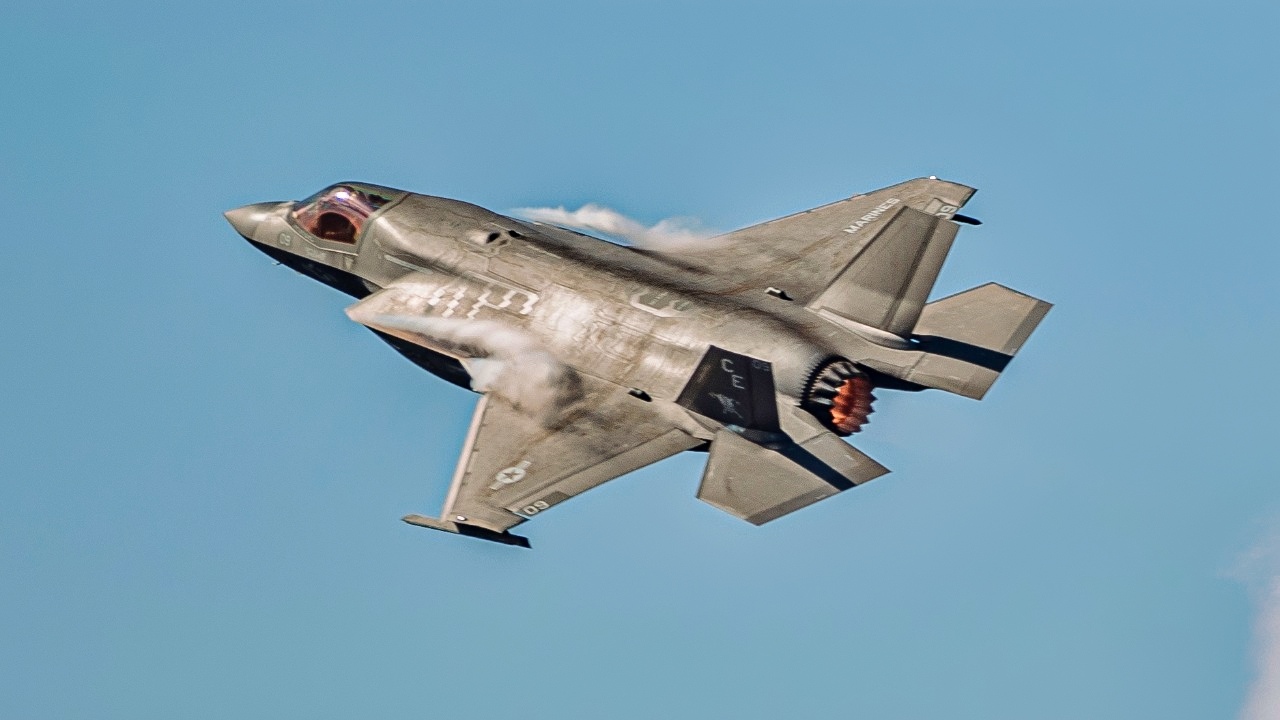

F-35C

F-35C

اولین F-35C در ۲۹ جولای ۲۰۰۹ رونمایی شد و اولین پرواز F-35C که از نوع حامل این هواپیما میباشد در تاریخ ۷ جون ۲۰۱۰ انجام شد.این پرواز ۵۷ دقیقه ای به خلبانی Jeff Slim Knowles آمریکایی که ماموریت تست F-117 Nighthawk را نیز پیش از این در کارنامه خود داشت،انجام شد.بطور کلی ۱۱ فروند F-35 به نیروی هوایی آمریکا در سال مالی ۲۰۱۱ تحویل داده شده است.در ۶ نوامبر  ۲۰۱۰،اولین F-35C تحویل پایگاه هوایی دریایی Patuxent River شد.در ۲۷ جولای ۲۰۱۱،یک فروند F-35C با کد CF-3 برای اولین بار،

پروازی توسط Catapult با استفاده از نیروی بخار در پایگاه هوایی دریایی مهندسی Lake hurst انجام داد.Catapult آزمایشی TC-13 Mod 2،نمایانگر تکنولوژی بالا بکار رفته در این ناوگان میباشد.

در اکتبر سال ۲۰۱۰ انگلیس تصمیم گرفت تا سفارش خود را از  F-35B به F-35C تغییر دهد که هم توانایی عملیات از زمین و هم از دریا را دارا میباشد.تا کنون مجموع تعداد نوع حامل F-35 که قرار است تولید شود، اعلام نشده است.ناو هواپیمابر جدید انگلیس که از کلاس Queen Elizabeth میباشد،به اندازه کافی بزرگ است تا توانایی انجام نشست و برخاست هواپیماهای که STOVL نیستند،داشته باشد.این ناو ۱۲ فروند F-35C حمل خواهد کرد که قابل افزایش به ۳۶ فروند نیز میباشد.

تمامی مدل ها مجهز به دوربین ها و حسگر های فروسرخ،سیستم کنترل کننده موشک های هوا به هوا و هوا به زمین،سیستم حمل بمب های بسیار پیشرفته لیزری هدایت شونده و دستگاه بسیار پیشرفته جنگ الکترونیک و سیستم بارگذاری مهمات و… می باشند.تقریبا در تمامی مدلهای این هواپیما،جنگ افزار های یکسانی به کار رفته و تغییرها

 تنها در قسمت راداری و سیستم های پیچیده برخاست و نشست صورت می پذیرد.در F-35،پسگرایی بال و دم نسبت به لبه ی جلویی ۳۵ درجه و نسبت به لبه ی عقبی ۱۵ درجه است.سکانهای عمودی ثابت هواپیما دارای پسگرایی تا ۳۵ درجه و انحراف تا ۲۵ درجه هستند.

هر سه مدل F-35 توانایی سوخت گیری در آسمان را دارند،با این تفاوت که در مدل A بازوی متحرک سوخت گیری در پشت کابین خلبان قرار دارد و در صورتی که در مدل های B و C در سمت راست دماغه هواپیما هستند.از لحاظ مشخصات ظاهری مدل A و C دارای بال ها و دم های بزرگتری هستند که باعث افزایش برد و فرود آسان تر می شود.

مدل F-35I ویژه نیروی هوایی اسراییل است که که در اصل F-35A با تغییر های ویژه اسراییل میباشد و البته توانایی های F-35A های ارتش آمریکا را ندارد.آموزش خلبان های اسراییلی برای پرواز با این جنگنده از دسامبر ۲۰۱۶ آغاز خواهد شد.اسراییل در این جنگنده میتواند از سیستم های الکترونیکی و سیستم های اخلالگر ساخت خود،موشک ها و بمب های ساخت خود و سیستم های رادیویی و دیگر سیستم های ساخت خود را در این مدل استفاده کند.

CF-35 نیز مدلی ویژه برای ارتش کانادا میباشد که در اصل همان مدل F-35A میباشد و دارای چتر ترمز بازشونده و یک نمونه لوله سوختگیری F-35B/C مجهز است.نروژ نیز به علت شرایط آب و هوایی خاص و یخ زدگی سطح باند پرواز فرودگاه های خود،از چتر ترمز استفاده خواهد کرد.

George Standridge از طرف کمپانی Lockheed Martin گفته است که جنگنده F-35 با وجود اینکه نیاز کمتری به پشتیبانی های لجستیک دارد و تقریبا با سایر جنگنده ها هم قیمت است،در یک نبرد هوایی چهار برابر موثر تر از یک جنگنده ی معمولی است،در عملیات های حمله زمینی هشت برابر موثر تر از یک جنگنده ی معمولی بوده و سه برابر بیشتر از جنگنده های شناسایی دفاع هوایی،موثر است.به نظر میرسد هدف طرح F-35 ساختن یک جنگنده ی برتر تا سال ۲۰۴۰ و دومین جنگنده ی برتری هوایی پس از سوپر جنگنده بی هماورد F-22 Raptor باشد.

قرار داد اصلی تولید F-35 در ۱۶ نوامبر ۱۹۹۶ بسته شد،ولی برای اجرایی کردن و تولید و توسعه در سال ۲۰۰۱ در اختیار Lockheed Martin قرار گرفت که با طرح X-35،پروژه X-32 کمپانی Boeing را کنار زده بود. این درحالی بود که هر دو طرح تقریبا پیش نیازهایی یکسان داشتند، ولی طرح X-35 پس بررسی های تکمیلی،به دلیل وجود ریسک کمتر و توسعه سریعتر برگزیده شد.جنگنده تازه وارد،F-35 نام گرفت که خارج از قانون استاندارد های وزارت دفاع آمریکا(DOD) جهت نامگذاری بر روی جنگنده های آمریکایی بود.بر اساس این قانون این جنگنده باید F-24  نامگذاری میشد.عدد ۲ که در آخر اسم این جنگنده وجود دارد به این دلیل است که پیش از آن هواپیما جنگنده ای با نام P-38 Lightning وجود داشته است.پیش از F-35 قرار بود F-22 Raptor به نام Lightning II نامگذاری شود.

بر پایه ی تست هایی که در تونل باد انجام گرفت،Lockheed Martin با مقداری بزرگ تر کردن طرح X-35،وارد پروژه ی F-35 شد.در این راستا پایدار کننده افقی جنگنده جهت حفظ کنترل ۵ سانتیمتر جابجا شد و به سمت عقب هواپیما نزدیکتر شد.قسمت بالایی بدنه ۲٫۵ سانتیمتر در امتداد خط میانی جنگنده،بالاتر آمد.تصمیمی نیز جهت بزرگتر کردن اندازه قسمت های حمل جنگ افزار مدل F-35B گرفته شد تا وجه اشتراکی با دو نوع دیگر داشته باشد.دماغه نیز ۱۲ سانتیمتر کشیده تر شد.سرانجام ساخت قسمت های مختلف بدنه ی F-35 در نوامبر ۲۰۰۳ آغاز شد.

مدل F-35B در سال ۲۰۰۴ در خطر از دست دادن کارایی های مورد نیاز بود،زیرا اضافه وزن زیادی داشت که طبق گزارش های مربوطه،۱۰۰۰ کیلوگرم بوده است.Lockheed Martin با اضافه کردن به نیروی رانش موتورهای آن و کوچک کردن بخش های ساختمان جنگنده، شامل:کوچک کردن فضای قرارگیری مهمات و پایدار کننده ی افقی هواپیما،تغییر مسیر نیروی رانش از خروجی های نازل های رانش(Roll post) به نازل اصلی و طراحی مجدد اتصال جفت بال ها،سیستم بخش الکتریکی و بخش عقب کاکپیت،تلاش در برطرف کردن این مشکل داشت.بسیاری از این تغییر ها مخصوص F-35B نبود و در هر سه مدل جهت بودن وجه مشترک بیشتر انجام شد.در سپتامبر ۲۰۰۴،مشکل اضافه وزن جنگنده برطرف و ۱۲۰۰ کیلوگرم از وزن آن کاسته شد.

در تاریخ ۷ جولای سال ۲۰۰۶ نیروی هوایی آمریکا در مراسم یادبود افتخار های هواپیمای P-38 کمپانی Lockheed،رسما نام F-35 Lightning II را اعلام کرد و در ۱۹ دسامبر سال ۲۰۰۸ اولین F-35A(شناخته شده با نام AF-1) بهینه سازی شده،به ویژه از نظر وزن،را آماده کرد.این جنگنده اولین F-35 بود که با تمام سرعت خط تولید F-35،تولید شد و مانند جنگنده هایی بود که در سال ۲۰۱۰ تحویل میشدند.

کمپانی های مختلف بسیاری بخش های مختلف F-35 را تولید میکنند.کمپانی Lockheed Martin آمریکا که طرف قرار داد اصلی ساخت است،مسئولیت مونتاژ نهایی،تکمیل کلی سیستم،سیستم های عملیاتی،قسمت جلویی بدنه به همراه بال ها و سیستم کنترل پرواز را برعهده دارد.کمپانی Northrop Grumman آمریکا وظیفه تهیه و ساخت رادار فعال آرایه فازی(AESA)،سیستم دید الکترو اپتیکی(DAS)،سیستم های مخابراتی،سیستم ناوبری سیستم شناسایی،قسمت مرکزی بدنه، قسمت قرارگیری مهمات و سیم نگهدارنده جنگنده به هنگام فرود را دارد.کمپانی BAE Systems انگلیس قسمت عقبی جنگنده و دم،دم های افقی و عمودی،سیستم های جنگ الکترونیکی،سیستم های مربوط به سوخت و نرم افزار کنترل پرواز را تامین میکند.کمپانی ایتالیایی Alenia Aermacchi هم وظیفه مونتاژ نهایی جنگنده هایی که برای ایتالیا و کشورهای اروپایی تولید میشوند را دارد(البته به جز ترکیه و انگلیس).

در ژانویه سال ۲۰۰۹ شش فروند جنگنده ی F-35 تکمیل شدند که شامل AF-1 و AG-1 بودند و ۱۷ فروند نیز در مرحله تولید به سر میبردند.۱۳ فروند از این ۱۷ فروند در مرحله های تست های پیش از پرواز بودند که تمام آنها در سال ۲۰۰۹ تکمیل میشدند.۴ فروند باقی نیز اولین هواپیماهای مدل تولید بودند که اولین انها در سال ۲۰۱۰ تحویل نیروی هوایی آمریکا و به پایگاه هوایی Eglin نیروی هوایی آمریکا در ایالت Florida منتقل گشت.وزیر دفاع آمریکا در سال ۲۰۰۹ سرعت تولید این جنگنده را بیشتر کرد تا هرچه سریعتر ۲۴۴۳ فروند به نیروهای آمریکایی تحویل شوند.Lockheed Martin در سال ۲۰۱۰ اعلام کرد به علت بروز برخی مشکل ها تولید در نوع قرار گیری بال ها،تولید اولیه کمی کند خواهد بود.

در ۲۱ آپریل ۲۰۰۹،پایگاه خبری پنتاگون،اعلام کرد که طی سالهای ۲۰۰۷ و ۲۰۰۸ چندین ترابایت از اطلاعات مربوط به طراحی و سیستمهای الکترونیکی F-35،نه اطلاعات مربوط به پنهانکاری و رادارگریزی،توسط کامپیوترهای جاسوس دزیده شده اند.گرچه کمپانی Lockheed Martin به کل صحت این خبر را رد کرد و مدعی شد که هیچ اطلاعات مهم و محرمانه دزیده نشده است.BAE Systems نیز اعلام کرد که مورد حمله سایبری قرار گرفته است،ولی از به سرقت رفتن یا نرفتن اطلاعات چیزی نگفت.

در ۹ نوامبر ۲۰۰۹،Ashton Carter معاون وزیر دفاع اعلام کرد که تیم محاسبه گر پنتاگون،یعنی تیم JET یا Joint Estimate Team راهی مناسب جهت تامین هزینه های تولید و پیشرفت طرح پیدا کرده است.وی اذعان داشت سعی میکند از به وقوع پیوستن آن بپرهیزد.در تاریخ ۱ فوریه ۲۰۱۰ وزیر دفاع Robert Gates،مدیر برنامه JSF،ژنرال David Heinz را برکنار کرد و از پرداخت مبلغی به ارزش ۶۱۴ میلیون دلار به Lockheed Martin بخاطر تاخیر این شرکت،خودداری نمود.

در تاریخ ۱۱ مارچ ۲۰۱۰،گزارشی از سخنگوی دفتر دولت به کمیته سنای نیروهای مسلح ارسال شد مبنی بر این که هر فروند F-35 قیمتی بالغ بر ۱۱۲ میلون دلار خواهد داشت.

پنتاگون به صورت رسمی اعلام کرد که هزینه های پروژه ۵۰ درصد بیشتر از آنچه پیش بینی میشد،بوده است.

در نوامبر ۲۰۱۰ در طرحی مبنی بر کاهش هزینه پروژه،گفته میشد که F-35B تولید نشود و بجای آن دو مدل F-35A و F-35C وارد چرخه تولید شوند.در این راستا مشاور فنی Lockheed Martin اعلام کرد این موضوع تنها شایعه ای بوده و تصمیمی جهت عدم تولید F-35B و عدم جایگزین کردن آن با AV-8B گرفته نشده است.او همچنین گفت که امکان وجود تاخیر و افزایش هزینه ها به دلیل برخی ناسازگاری های فنی با هواپیما و نرم افزارهای آن میباشد،اما عمده علت افزایش هزینه ها،مربوط به تست های پروازی است.

مرکز اطلاعات دفاعی نرم افزاری برای این پروژه درنظر گرفته بود که منجر به دگرگونی در هواپیما میشد،البته به همراه ۱۳ ماه تاخیر و ۳ میلیارد دلار هزینه بیشتر.در پایان سال ۲۰۱۰ تنها ۱۵% از این نرم افزار باقی مانده بود تا نوشته شود،ولی این قسمت شامل بخشهای مشکلی همچون ترکیب اطلاعات بود.این نکته نیز مهم است که در سال ۲۰۱۱ مشخص شد تنها ۵۰% از این برنامه کامل و در واقع ۸٫۶ میلیون خط،کد نوشته شده است و جهت تکمیل این برنامه حداقل به ۶ سال وقت و ۱۱۰ مهندس دیگر نیاز است.سیستم عامل یکپارچه DO-178B این جنگنده در  کمپانی Green Hills Software آمریکا تهیه شده است.

نسخه نهایی این نرم افزار یا همان Block 3  آن برای F-35 گذاشته شده است.به گفته ژنرال Norton Schwartz بزرگترین عامل تاخیر پروژه F-35،نرم افزار آن میباشد که برنامه تولید آن را تا سال ۲۰۱۶ به تاخیر انداخته است.آمریکا همچنین اعلام کرده است که کد های نرم افزاری این جنگنده را در اختیار هیچ کشوری قرار نخواهد داد.

بنظر F-35 مدل کوچکتر شده و تک موتوره ی جنگنده ی  F-22 Raptor میباشد و عنصر هایی مشابه آن را دارا میباشد.لوله های اگزوز این جنگنده توسط کمپانی General Dynamics آمریکا تهیه شده که پیش از این برای جنگنده عمود پرواز فراصوت در سال ۱۹۷۲ طراحی شده بود.

بیشینه سرعت این جنگنده در مدل های مختلف بیش از ۱٫۶ تا بیش از ۱٫۸ ماخ و بیشینه وزن هنگام برخاست آن،۳۱۸۰۰ کیلوگرم می باشد.F-35  مقدار قابل توجهی از جنگنده هایی که قرار است جایگزین آنها شود،سنگین تر میباشد.وزن F-35 بدون مهمات بسیار نزدیک به جنگنده ی تک موتوره و تک سرنشینه F-105 Thunderchief،سنگین ترین جنگنده تک موتوره جنگ ویتنام و برابر ۱۳۳۰۰ کیلوگرم است.با این وجود موتور مدرن F-35 نیروی رانشی ۶۰% بیشتر در هواپیمایی با وزن مشابه ایجاد میکند، درنتیجه نیروی رانش بر وزن و بارگذاری شدن تجهیزات بالها،بیشتر قابل مقایسه با F-16 Fighting Falcon مسلح میباشد.

استقامت و پایداری بالا،آسانی تعمیر و نگهداری تکنولوژی پنهانکاری و رادارگریزی،

استفاده از فیبر حصیر مانند بجای استفاده از پلت فرم های معمول پنهانکاری که نگهداری دشوار و تعمیر سختی دارند،ارتقا اویونیک و ترکیب سنسورها که باعث ترکیب اطلاعات سنسورهای مختلف شده به خلبان در هدایت هواپیما و یافتن مشخصات هدف و رله سریع اطلاعات با مرکز کنترل و فرماندهی کمک میکند،سرعت بالای انتقال اطلاعات که شامل IEEE 1394b و شبکه فیبر میشود،اضافه شدن سیستم های اجرای خودکار همه جانبه ی تدارکات(ALGS)،سیستم خودکار اطلاعات تدارکات(ALIS) و مدیریت پایداری کامپیوتری(CMMS) سیستم که هدایت هواپیما را با استفاده از کمترین نیروی انسانی محیا میسازند،اضافه شدن محرک های هیدرو استاتیک که با قابلیت کنترل سیستم پرواز با سیم(FBW) اجرا میشوند از ویژگی های این جنگنده میباشد.

کمپانی Lockheed Martin گفته است که F-35 دومین جنگنده قدرتمند درگیری هوایی بلند برد،پس از F-22 Raptor میباشد.این کمپانی همیچنین پیشنهادی جهت جایگزینی F-35 با F-15C/D Eagle نیروی هوایی آمریکا جهت ایفای نقش برتری هوایی و جایگزینی با F-15E Strike Eagle در نقش حمله های زمینی را دارد،ولی در عمل این جنگنده هم از برد کوتاه تری نسبت به مدلهای مختلف F-15 برخوردار است،هم قابلیت حمل مهمات به اندازه ی F-15 را ندارد.

بیشتر ساختمان F-35 از مواد ترکیبی ساخته شده از BMI و مواد پلاستیکی کامپوزیتی تهیه شده اند.با این وجود F-35 اولین هواپیمایی است که با وجود مواد نانو کامپوزیت و کربن پلاستیک نانوتیوب تقویت شده در ساختار اصلی،به تولید انبوه رسیده است.

کارشناسان کمپانی Lockheed Martin پس از بررسی های بسیار به این نتیجه رسیدند که هواپیمایی تک موتوره با توجه به طرح مد نظر بر هواپیمای دوموتوره دارای بقاپذیری بیشتر در میدان نبرد خواهد بود.در مرحله نخست از همان موتور مورد استفاده در هواپیمایF-22 Raptor در هواپیمای F-35 استفاده شد،اما با تغییرهایی همانند بزرگتر شدن قطر فن و ضریب کنار گذار بالاتر و دمای بالاتر گازهای خروجی وهمچنین تغییر هایی در تیغه های کمپرسور و همچنین اضافه کردن فن مولد برا به این مجموعه در مدل B موتور اصلی این جنگنده ساخته شد.سیستم های انتقال قدرت و موتور اصلی  F-35 که یک موتور توربوفن مدل F135 ساخت کمپانی بزرگ  Pratt & Whitney در شهر Middletown ایالت Connecticut آمریکا می باشد که در همان کارخانه تولید و مونتاژ میشوند است و نیروی پیشرانی برابر ۱۲۵ هزار نیوتون در حالت عادی و ۱۹۱٫۳۵ هزار نیوتون در حالت پس سوز تولید میکند و به طور اختصاصی جهت استفاده در جنگنده های ضربتی و تک موتوره F-35 Lightning II ساخته شده است.موتور جایگزین نیز ساخت دو کمپانی بزرگ General Elecrtic آمریکا و Rolls-Royce انگلیس است و F136 نام دارد و در سال ۲۰۰۴ برای اولین بار روشن شد.در سال ۲۰۰۶ میلادی،وزارت دفاع آمریکا درخواست داد تا هیچگونه اعتبار و بودجه ای به برنامه توسعه موتورهای F136 اختصاص نیابد،اما کنگره آمریکا با این درخواست موافقت نکرد و با صرف نظر از آن،بودجه پژوهشی جهت موتورهای F136 را حفظ نمود.هرچند کار بر روی این موتور در سال ۲۰۱۱ متوقف شد.این دو موتور توانایی سوپرکروز را برای F-35 فراهم نمیسازند.به گفته General Elecrtic موتور F136 توانایی تولید نیروی رانشی بیش از ۱۹۱٫۳۵ هزار نیوتون در حالت عادی و بدون پس سوز دار.از سال ۲۰۰۹ میلادی،کمپانی Pratt & Whitney در حال تحقیق و توسعه بر روی نمونه بهینه موتورهای F135 با طول عمر بالاتر در قطعه های حساس و کلیدی می باشد.این قطعه ها بیشتر در بخش های داغ موتور همچون جایگاه سوختن و تیغه توربین های فشار بالا قرار دارند.این نمونه با نام XTE68/LF1 نامگذاری گردید.این طراحی منحصر بفرد موجب افزایش چشمگیر هزینه ها در طول پروژه گردید.البته مدل های جدید F135 در تستهای انجام شده نشان داد که توانایی تولید نیروی رانشی برابر ۲۲۰ هزار نیوتون را دارد،بنابراین میتوان از آن به عنوان قدرتمندترین موتوری که تاکنون بر روی یک جنگنده نصب شده است و قویتر از هر یک از دو موتور جنگنده های دو موتوره نسل پنج F-22 Raptor آمریکا Sukhoi PAK FA روسیه و Chengdu J-20 چینی.تا به امروز موتور F136 از دیگر بخش های F-35 گرانتر بوده و باعث شده تا تصمیمی مبنی بر کاهش تعداد تولیدی این جنگنده گرفته شود و هزینه پروژه نیز افزایش یابد.سازندگان F136 همچنین گفته اند که این موتور با تفاوت درجه دمای خروجی موتورها،بسیار مناسب جنگنده عمود پرواز F-35 میباشد.نمونه های عمود پرواز از سیستمهای عمود پرواز و تولید نیروی عمودی Rolls Royce بهره میبرند که توسط Lockheed Martin طراحی و ساخته و توسط Rolls Royce تولید میشوند.کمپانی آمریکایی Hamilton Sundstrand نیز مسئول تولید سیستم های الکترونیکی موتور،

استارت،جعبه دنده،سامانه نظارت بر عملکرد صحیح موتور و سیستم سوخت رسانی می باشد.اولین نمونه های تولید شده از موتورهای F135 طبق برنامه زمانبندی سازنده،در سال ۲۰۰۹ میلادی آماده تحویل گردیدند.

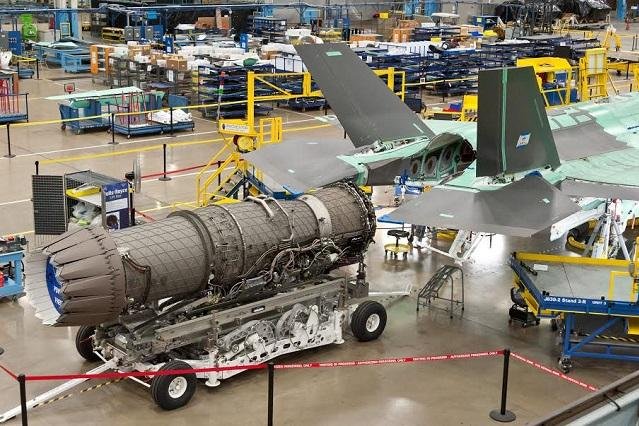

موتور اف135 جنگنده اف35 . این نمونه نسخه طراحی شده برای اف35 بی با فن عمود پرواز است

موتور اف۱۳۵ جنگنده اف۳۵ . این نمونه نسخه طراحی شده برای اف۳۵ بی با فن عمود پرواز است

موتور F135 دارای نمونه های مختلفی همچون نمونه عادی (Conventional)،نمونه دارای دریچه های رانش معکوس(Forward Thrust) و نمونه ترکیبی همراه با قابلیت نشست و برخاست کوتاه (Multi-Cycle STOVL) همراه با فن مولد برا(Lift fan) برای نشست و برخاست عمودی می باشد.این مدل ها عبارت اند از:

F135-PW-100: مورد استفاده در F-35A و دارای قابلیت نشست و برخاست عادی.

F135-PW-600: مورد استفاده در F-35B و همراه با قابلیت نشست و برخاست عمودی.

F135-PW-400: مورد استفاده در نمونه ناو نشین F-35C و مخصوص عملیات دریایی.

هدف اصلی کمپانی Pratt & Whitney از توسعه موتورهای F135،تامین نیازهای کمپانی Lockheed Martin برای پروژه های Skunk Works و همچنین طراحی و تولید جنگنده ضربتی مورد نیاز تفنگداران نیروی دریایی آمریکا،USMC،بر اساس توافق های انجام شده در سال ۱۹۸۶ و در غالب برنامه DARPA (آژانس تحقیق های پروژه های دفاعی پیشرفته) بود.برای ساخت این موتور،Paul Bevilaqua طراح مشهور کمپانی Lockheed Martin به عنوان مسئول طراحی و خلق نمونه اولیه و همچنین سیستم های انتقال قدرت انتخاب گردید.پس از پایان کار طراحی و خلق نمونه مفهومی،وظیفه ساخت این موتور بر عهده کمپانی Pratt & Whitney گذاشته شد.کمپانی Pratt & Whitney در کارنامه خود دارای پیشینه درخشانی همچون ساخت موتور هوشمند جنگنده F-22 Raptor را دارد که پیشرفته ترین موتور هواپیما جهان است را داد.

Pratt & Whitney در طراحی جدید خود،از فن ورودی موجود در موتورهای F119-PW-100 جنگنده F-22 Raptor در بخش فن مولد برا(Lift Fan) در موتور F135 بهره گرفت و همچنین فن اصلی و هسته مرکزی از نمونه F100-220 اقتباس گردید و در بخش توربین های کم فشار،از نمونه های موجود در F100-229 جنگنده F-15E Strike Eagle و البته همراه با اندازه بزرگتر بهره برداری شد.استفاده از توربین های بزرگتر موجب افزایش قدرت تولید شده توسط موتور می گردد و این طریق نیروی مورد نیاز Lift Fan نیز،بدون کاهش قدرت موتور تامین می شود.این نمونه در ابتدا تنها یک طرح کلی بود و سپس با افزودن برخی تغییرها،به نمونه اصلی F135 تبدیل گردید.هسته مرکزی موتورهای F135 با نمونه های F119-PW-100 مشترک می باشند و تنها برخی از قطعه های حساس،دستخوش بهسازی و تکمیل گردیده اند.اولین نمونه نهایی از سیستم نیرو محرکه، طبق برنامه زمان بندی در سال ۲۰۰۷ میلادی و در جهت تحویل به کشورهای آمریکا،انگلستان و دیگر مشتریان بین المللی آماده تحویل گردید.

سیستم مولد برا(برای نشست و برخاست عمودی) از قسمتهای گوناگون شامل فن مولد برا،میله ی شافت،دو عدد رول پست و سه عدد گرداننده یکپارچه(۳BSM) میباشد.

سیستم ۳BSM که همان نازل های سیستم کنترل بردار رانش میباشد،به موتور اصلی اجازه میدهد تا نیروی کشنده دُم هواپیما را خنثی کند.فن مولد برا در نزدیکی جلوی هواپیما قرار گرفته و تعادل این جنگنده توسط  دو عدد روتور توربین هاى خطى که در آن دیسک و تیغه ها بصورت یکپارچه ساخته شده اند،تامین میشود.این سیستم از توربین های کم فشار،توسط میله شافت و جعبه دنده نیروی مورد نیاز خود را دریافت میکند.کنترل رول در طول مدت پرواز با سرعت کم،هوای سرد شده ی موتورها را به نازل های رانش که در بالها قرار گرفته اند،هدایت میکند.این نازلها را به اصطلاح رول پست(Roll Post) میخوانند.خنک کننده هوای خروجی فن های برای هنگام بلند شدن جنگنده بصورت عمودی،وظیفه بسیار مهمی بر عهده دارند،زیرا این بادهای داغ بهمراه سرعت بسیار زیاد خود میتوانند باند و یا عرشه ناوهای هواپیمابر را خراب کنند.

F135 یک موتور دو محور و دارای ۳ مرحله تیغه در بخش کمپرسور کم فشار و ۶ مرحله تیغه در کمپرسور فشار بالا می باشد.همچنین این موتور از جایگاه سوختن حلقوی(Annular) به همراه یک مرحله توربین فشار بالا و ۲ مرحله توربین کم فشار بهره می برد. F135 در بخش پس سوز از نازل های متغیر با قابلیت همگرایی و واگرایی بهره می برد.مدل های F135-PW-100 و F135-PW-400 دارای تفاوت در استفاده از مواد مقاوم در برابر خوردگی حاصل از نمک های دریایی می باشد.

موتور های F135-PW-600 که نمونه مخصوص نشست و برخاست عمودی(STOVL) میباشند نیز توانایی تولید ۱۹۱٫۳۵ هزار نیوتن رانش را دارا می باشد و تنها تفاوت آن با سایر نمونه ها،در پیکیربندی و ساختمان آن است.این موتور در حالت STOVL حدود ۸۰٫۱ هزار نیوتن نیروی بالابرنده عمودی ایجاد می نماید و با انتقال این نیرو به مرحله بعد،فن مولد برا به تنهایی توانایی ایجاد ۹۰ کیلونیوتن رانش را دارا می باشد و همچنین هریک از ۲ عدد نازل های کوچک که جهت حفظ تعادل طولی که با استفاده از نیروی Thrust فعالیت می نمایند(Roll Post) نیز توانایی ایجاد ۹ هزار نیوتن رانش را دارا می باشند.بنابراین

سامانه نشست و برخاست عمودی ساخت Rolls-Royce در کل توانایی تولید ۱۸۸٫۱ هزار نیوتن نیروی رانش را دارا می باشد و این میزان جهت پرواز عمودی این هواپیما در سرعت کم و بدون استفاده از پس سوز مناسب می باشد.نمونه STOVL جهت راه اندازی فن مولد برا و سامانه عمود پرواز،دارای یک عدد کلاچ جهت استخراج ۲۶۰۰۰ کیلووات نیرو از بخش توربین های کم فشار می باشد و خلبان با استفاده از سوییچ تنظیم سیکل موتور و کلاچ مربوطه،می تواند عملکرد ترکیبی موتور را از حالت توربوفن به حالت توربوشفت تغییر دهد.

این قدرت با استفاده از یک عدد شافت فرعی و متصل به کلاچ،به جعبه دنده مورب و دارای چرخ دنده های جناحی منتقل می شود و پس از تغییر جهت نیرو از حالت افقی به عمودی،به بخش فن مولد برا منتقل می گردد.

بخش بالایی فن مولد برا دارای ورودی های متغیر جهت ورود و خروج هوای آزاد می باشد و بخش زیرین نیز به دریچه های خروجی هوا در قسمت زیرین هواپیما مجهز می باشد.هوای خنک و آزاد پس از ورود به فن،با گازهای بسیار داغ از قسمت خروجی اگزوز ترکیب می شود و سپس از بخش زیرین فن خارج می گردد و انجام این پروسه موجب معلق ماندن هواپیما در هوا می گردد.همچنین هوای موجود در بخش کنارگذر(Bypass) به ۲ عدد نازل Roll Post نصب شده در دو طرف بدنه منتقل می شود و جریان هوای باقی مانده در هسته مرکزی نیز از طریق نازل های Vectoring(نگهدارنده های عمودی) نصب شده در قسمت پشت موتور خارج می گردد.بر اساس محاسبه های انجام شده بر روی موتورهای F135 چنانچه خلبان با تنظیم حالت موتور،تمام نیروی تولید شده را صرف برخاست عمودی نماید،در آن لحظه ۴۳% از کارکرد موتور در حالت توربوجت و ۴۸% در حالت توربوشفت و ۹% باقی مانده نیز در حالت توربوفن قرار می گیرد.

قسمت نازل متغییر اف35 بی

قسمت نازل متغییر اف۳۵ بی

یکی از مهمترین هدف های موتورهای F135 در افزایش قابلیت اطمینان و همچنین تعمیر آسان می باشد.همانگونه که گفته شد این موتور نسبت به سایر نمونه های هم رده خود،دارای بخش های کمتری می باشد که نیازمند بهسازی و افزایش اطمینان بیشتر نسبت به کارایی آن است.تمام بخش های موتورهای F135 تنها با استفاده از ۶ ابزار دستی،قابل تعویض و ترمیم می باشند.علاوه بر این موارد،سامانه مدیریت سلامت موتور(Health Management System) به گونه ای طراحی شده است تا تکنسین های تعمیر و نگهداری زمینی بتوانند از تاریخ دقیق سرویس ها و تعمیر های دوره ای و همچنین بازیابی اشکال های موتور آگاه گردند.با این حال کمپانی Pratt & Whitney بر این باور است که با استفاده از این گونه داده ها می توان زمان مورد نیاز و صرف شده جهت عیب یابی را تا ۹۴% نسبت به سایر نمونه های قدیمی کاهش داد.

در ۲۱ فوریه سال ۲۰۱۳،با پیدا شدن یک ترک در تیغه توربین کم فشار مرحله سه موتور یک جنگنده F-35B،آمریکا تا معلوم و برطرف شدن مشکل برای احتیاط همه ۵۱ فروند F-35 خود را زمین گیر کرد.پنتاگون گفته است این نقص فنی در طول یک بازرسی روزانه در در پایگاه نیروی هوایی Edwards در کالیفرنیا کشف شده است.پس از پیدا شدن ترک ۴٫۲ میلیمتری موتور به کمپانی Pratt & Whitney منتقل شد.پس از بررسی ها Pratt & Whitney اعلام کرد که دما و حرارت بالا در موتور در اثر آزمایش موتور در فاز فراصوت و در ارتفاع کم،عامل ایجاد ترک بوده است مشکل را حل کرده و جنگنده میتواند پرواز کنند.

F-35 دارای یک توپ گتلینگ ۴ لول ۲۵ میلیمتری GAU-12 Equalizer ساخت کمپانی General Dynamics آمریکا است.این توپ داخل بدنه قرار میگیرد و دارای ۱۸۲ گلوله برای F-35A،و غلاف خارجی بهمراه ۲۲۰ گلوله برای F-35B و F-35C میباشد.البته غلافی که در دو نوع B و C استفاده شده است کاملا رادارگریز بوده و قابلیت نصب تحهیزات دیگر مانند تجهیزات جنگ الکترونیک و یا تجهیزات شناسایی و … را دارد.

در این تصویر به خوبی میتوان توپ 25 م م در غلاف را زیر اف35 بی دید

در این تصویر به خوبی میتوان توپ ۲۵ م م در غلاف را زیر اف۳۵ بی دید

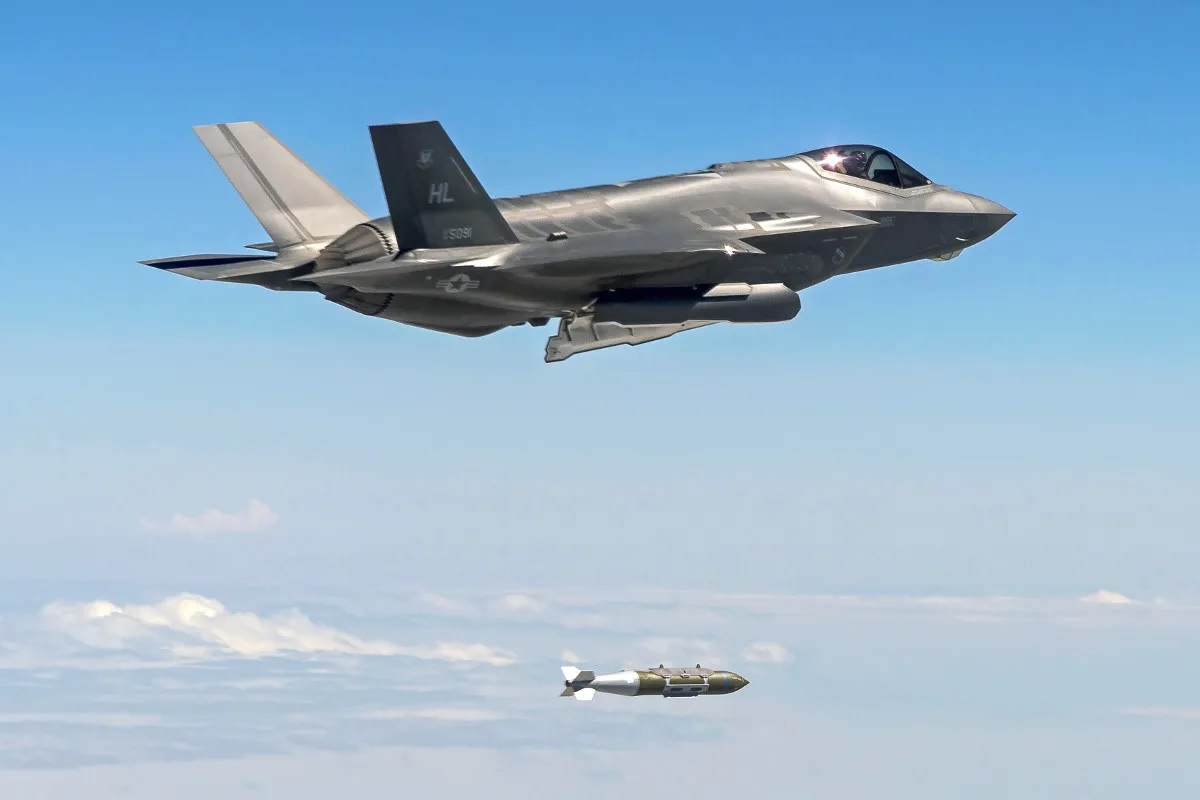

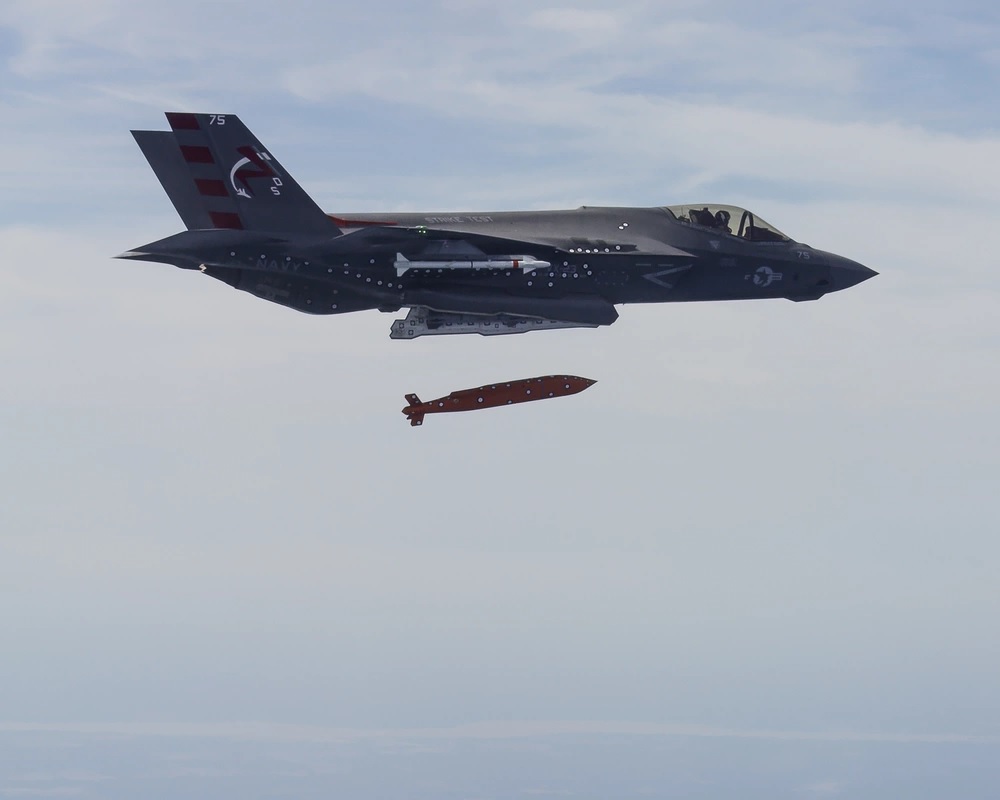

این جنگنده دارای ۲ جایگاه داخلی برای حمل مهمات میباشد که در هر جایگاه ۲ آویزگاه با قابلیت نصب گیره حمل مهمات چندگانه وجود دارد وهمچنین ۶ آویزگاه زیر ۲ بال با قابلبت نصب گیره حمل مهمات چندگانه و یک جایگاه زیر بدنه میباشد که در ۲ عدد از این آویزگاه های فقط موشک های AIM-9X Sidewinder و AIM-132 ASRAAM نصب میشوند.این جنگنده برای درگیری هوایی از موشک های هوا به هوای AIM-9X Sidewinder و AIM-132 ASRAAM و AIM-120B/C AMRAAM استفاده میکند.موشک های AIM-132 ASRAAM در صورت نصب شدن در آویزگاه های خارجی هواپیما فقط مقدار ناچیزی به سطح مقطع راداری آن می افزایند.این جنگنده برای درگیری با کشتی ها از موشک های دوربرد LRASM و JSM استفاده میکند و توانایی استفاده از گونه های مختلف بمب های هدایتی JDAM و AGM-154 JSOW و بمب های گلایدری هدایتی بسیار دقیق با توانایی نقطه زنی با توان انفجاری بالا و قوی Small Diameter Bombs که به روش GPS/INS هدایت میشوند را دارد.این بمب ها در آینده ای نزدیک قرار است با بمب های گلایدری هدایتی بسیار دقیق با توانایی نقطه زنی با توان انفجاری بالا و قوی SDB-II جایگزین شوند.(واژه SDB کوتاه شده همان Small Diameter Bombs است).انواع موشکهای کروز Storm Shadow،موشک کروز هوا به سطح AGM-158 JASSM،بمبهای هدایت شونده و تانکهای سوخت ۱۸۰۰ و ۲۳۰۰ لیتری نیز قابلیت قرارگیری آویزگاه ها را دارند.گرچه استفاده از آویزگاه های خارجی باعث میشود تا این جنگنده مقداری از توانایی رادارگریزی و پنهانکاری خود را از دست بدهد،ولی قابلیت حمل تعداد بیشتر موشک ها،بمب ها و تانکهای خارجی سوخت را به F-35 میدهد.این پرنده برای دفاع هوایی قابلیت حمل ۸ موشک AIM-120B/C AMRAAM و ۲ موشک AIM-9X Sidewinder را در جایگاه های داخلی و اویزگاه های خارجی زیربال دارد.این جنگنده همچنین با ترکیب ۶ عدد بمب ۹۱۰ کیلوگرمی به همراه دو موشک AIM-9X Sidewinder و دو موشک AIM-120B/C AMRAAM را در جایگاه های داخلی و آویزگاه های خارجی نیز میتواند مسلح شود.همچنین در جایگاه های داخلی خود توانایی حمل دو بمب ۹۱۰ کیلوگرمی در مدل A و C را دارد و در مدل B به دلیل کوچکتر بودن جایگاه های داخلی،قابلیت حمل دو بمب ۴۵۰ کیلوگرمی فراهم میباشد.این جنگنده توان استفاده از موشک های موشک ضد زره Brimstone و بمب های خوشه ای و همینطور بمب های هسته ای B61 را دارد.F-35 در هر کدام از جایگاه های داخلی مهمات خود می تواند تا ۳ موشک هوا به هوا بسیار مرگبار AIM-120B/C AMRAAM حمل کند.

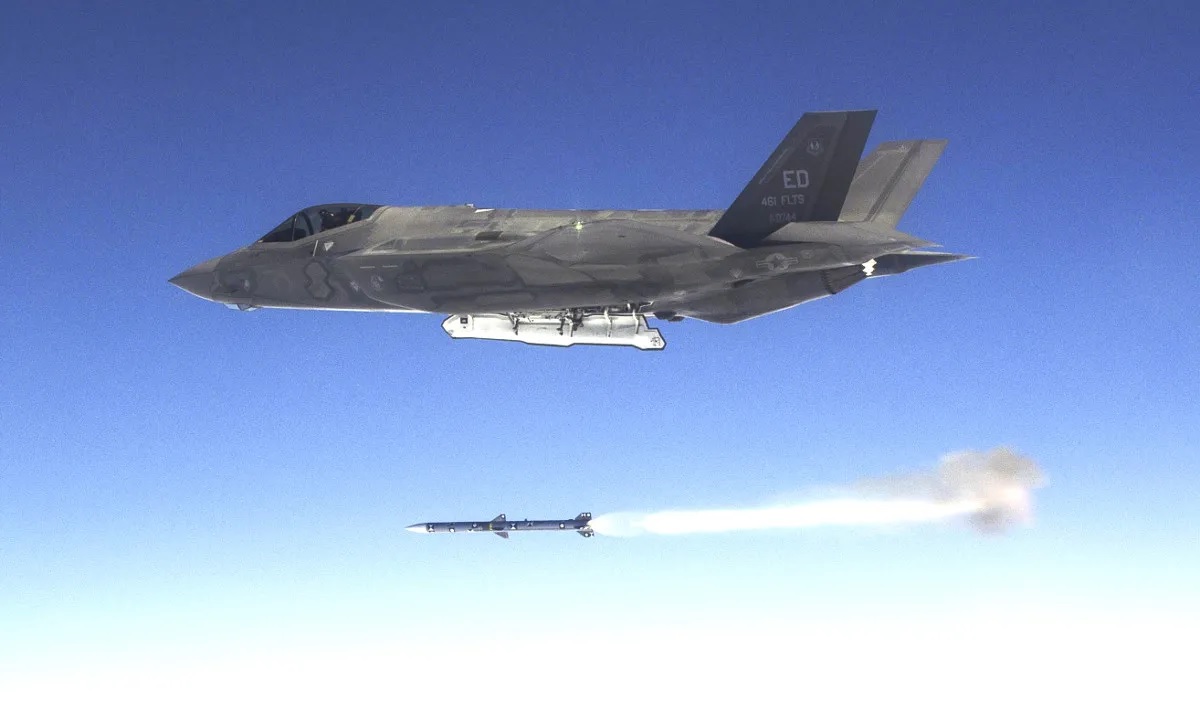

اف35 ای و پرتاب امرام

اف۳۵ ای و پرتاب امرام

Lockheed Martin گفته است که جایگاه های حمل مهمات میتوانند فقط برای حمل موشک های هوا به هوا و یا موشک های هوا به زمین ساخته شوند و پیشنهادی مطرح شد تا در نمونه Block 5 این هواپیما، بجای حمل دو عدد بمب سنگین،سه عدد در هر جایگاه بارگذاری شود و بمب های بزرگ جای خود را به موشک های کوچکتر همچون AIM-120B/C AMRAAM بدهند.این بروزرسانی توانایی حمل چهار عدد بمب ۱۱۴ کیلوگرمی گلایدری هدایتی بسیار دقیق با توانایی نقطه زنی با توان انفجاری بالا و قوی GBU-39 Small Diameter Bombs که به روش GPS/INS هدایت میشوند که قطر کمی دارند را در هر جایگاه فراهم میکند.البته باز هم نوع B توانایی حمل تنها ۳ بمب را دارد،ولی تمام انواع F-35 قابلیت حمل ۴ عدد بمب GBU-53/B را در هر جایگاه خواهند داشت.موشک انگلیسی هوا به هوا Meteor نیز درحال یکپارچه سازی جهت استفاده در F-35 میباشد و در دسامبر ۲۰۱۰ مشخص شد که یک موشک Meteor که دارای بالچه های کوچکتر نسبت به مدل معمولی بود برای F-35 تولید شده است.

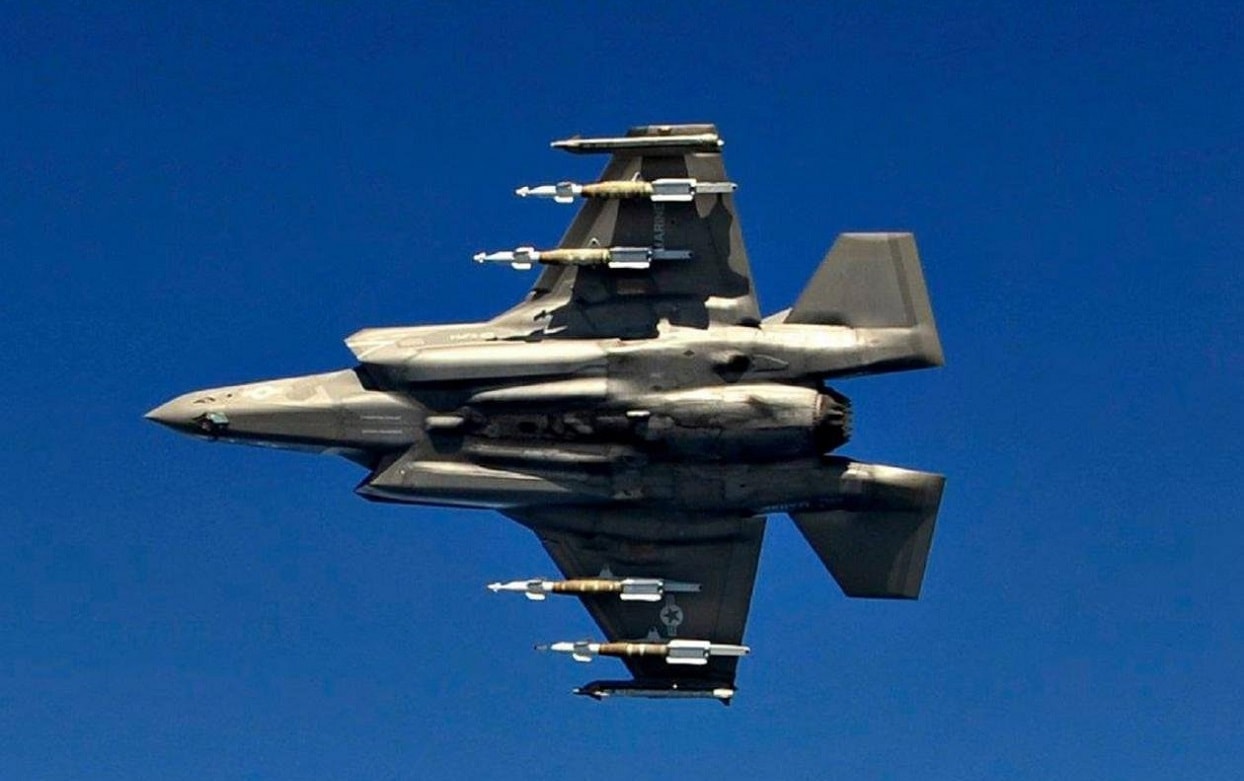

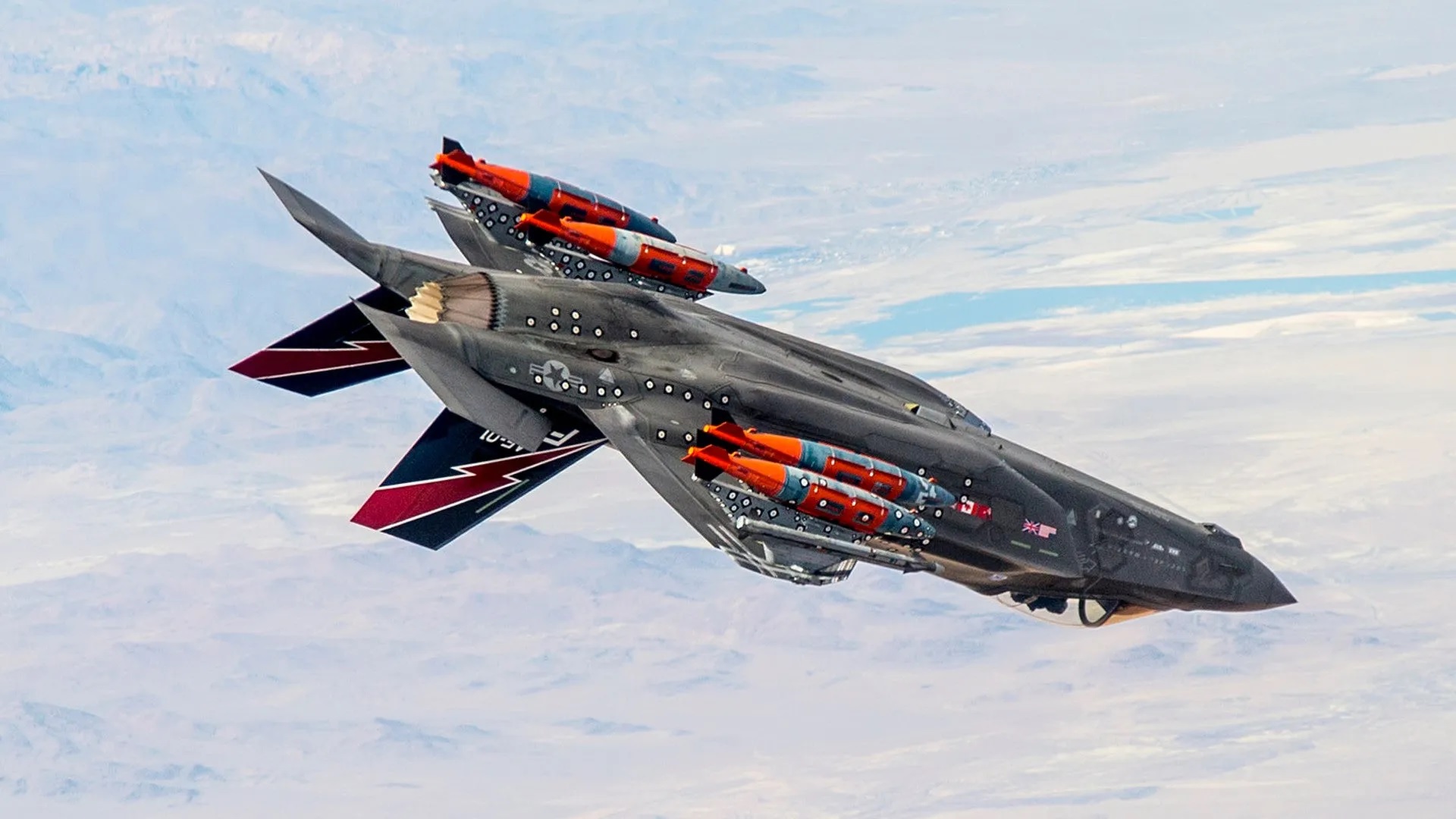

 f-35-lightning-ii-weapons-carriage

بریتانیا برنامه ای جهت بارگذاری شدن ۴ موشک هوا به هوا AIM-132 ASRAAM در داخل بدنه داشت که بعدها این طرح تغییر کرد و قرار شد تا دو موشک در داخل و دو موشک خارج بدنه بارگذاری شوند.همانگونه که گفته شد،موشک های AIM-132 ASRAAM باگذاری شده خارجی تاثیر بسیار ناچیزی بر سطح مقطع راداری هواپیما دارند.

نروژ و استرلیا درحال کارکردن بر روی برنامه ای جهت تبدیل موشک زمین پایه ضد کشتی NSM و نصب آن بر روی F-35 میباشند.این موشک ها ساخت کمپانی دفاعی و هوانوردی Kongsberg نروژ میباشند.نمونه  بهسازی شده مخصوص F-35 میتواند یک موشک چند منظوره و تنها موشک کروز نصب شده روی این جنگنده باشد که در جایگاه های داخلی این جنگنده قرار خواهد گرفت.پژوهش ها نشان داده است که این پرنده گران قیمت،توانایی حمل ۲ فروند از این موشک ها را داخل بدنه و ۴ فروند در خارج بدنه دارد.برد تقریبی این موشک ۲۸۰ کیلومتر میباشد.

آمریکا در اشتراک فن آوری جنگنده F-35 Lightning II با دیگر هم پیمانان خود بسیار سخت گیری کرده،ولی شاید نیاز به چیزی دارد تا کمی هم پیمانان را از توجه بهF-22 Raptor بازدارد و F-35 برای هم پیمانان یک جنگ افزار با ارزش بالا خواهد بود که نزدیکترین جنگ افزار به مفهوم F-22 Raptor است.هر چند آمریکا همه چیز را برای دیگران فاش نمی کند و F-35 Lightning II به گونه ای طراحی و ساخته شده است که در زمینه های مختلف و توانایی های گوناگون به ویژه رادار گریزی و پنهان کاری،در درجه ای پایین تر از F-22 Raptor قرار دارد.سطح مقطع راداری F-35 Lightning II برابر ۰٫۰۰۱۳ متر مربع است،درحالی که سطح مقطع راداری F-22 Raptor برابر ۰٫۰۰۰۱ متر مربع است،یعنی ۱۳ برابر کمتر از F-35 Lightning II.با اینحال سطح مقطع راداری این جنگنده از سطح مقطع راداری Sukhoi PAK FA روسی که برابر ۰٫۵ مترمربع است کمتر میباشد.

F-35 برای داشتن سطح مقطع راداری(RCS) کم از مواد خاصی،از جمله فیبرهای حصیری ساخته شده و برعکس جنگنده های نسلهای پیشین،

از شکل خاصی برخوردار است که باعث هرچه کمتر شدن امکان شناسایی هواپیما میشود.جنگنده های نسل های پیشین بیشتر عملیاتهای خود را با حمل تانک های اضافی سوخت انجام میدادند،در حالیکه F-35 باید بیستر عملیاتهای خود را بدون استفاده از مخزن های خارجی سوخت انجام دهد.همچنین یکی از راه های رادارگریزی به کار رفته در این جنگنده استفاده از بدنه تقریبا یک پارچه‌ است،به این معنی که ساختار بال با بدنه یکپارچه‌ است و به داخل بدنه فرو می‌رود.

F-35 بر خلاف کوچکتر بودن از F-22 Raptor،دارای سطح مقطع راداری بیشتری میباشد.گفتنی است که ناهمواری های یک توپ گلف فلزی از ناهمواری های سطح F-22 Raptor بیشتر است،در واقع هدف از طراحی F-22 Raptor،عدم شناسایی جنگنده توسط هرگونه راداری بوده است. سطح F-35 به گونه ای طراحی شده است که رادارهای باند X و S که بصورت معمول قادر به ردیابی جنگنده ها و موشک های زمین به هوا و امواج راداری آنها میباشند،قابلیت شناسایی آنرا نداشته باشند.خدمه زمینی به انجام تست های بازرسی راداری(RVR) پس از انجام تعمیرها نیاز دارند تا از سطح مقطع راداری هواپیما پس از تعمیر آگاه شوند که این مرحله در نسلهای پیشین مطرح نبود.

در طرح F-35 همچون F-22 Raptor می توان سطح های دندانه دار را به راحتی مشاهده کرد.طراحی شبیه یک W جنگنده همچون جنگنده F-22 Raptor از نمای روبرو قابل مشاهده می باشد.این طرح توانایی انحراف و پراکنده کردن امواج رادار را دارد.علاوه بر این در طراحی لبه های درب جایگاه جنگ افزار و درب جایگاه چرخ ها نیز از این شیوه استفاده شده که باعث می شود در حال استفاده از جنگ افزار نیز بازتابش راداری آن فقط به مقدار بسیار بسیار اندکی نزدیک صفر افزایش یابد.دماغه F-35 و ورودی هوای موتورها در هیچ جا زاویه با لبه تیز و مشخص ندارد.این جنگنده همچون F-22 Raptor دارای عایق های صوتی در قسمت موتور و همچنین کاهنده های پرتو های فروسرخ و … نیز میباشد.

کاکپیت F-35 شامل یک صفحه نمایش پهن تمام لمسی PCD(کوتاه شده panoramic cockpit display) به اندازه ۸×۲۰ اینچ میباشد.سیستم شناسایی گفتار موجود در کاکپیت که توسط کمپانی استرالیایی Adacel ساخته شده،طوری برنامه ریزی شده که به خلبان امکان کار کردن با هواپیما را به صورت ویژه ای میدهد.F-35 اولین هواپیمای بال ثابت عملیاتی آمریکا میباشد که از این سیستم استفاده میکند،گرچه این سیستم در AV-8B Harrier II نیز مورد استفاده قرار گرفته بود و در دیگر جنگنده ها به صورت آزمایشی استفاده شده بود که میتوان F-16 VISTA را در این میان نام برد.یک سیستم نمایشگر نیز در کلاه خلبان گذاشته شده است.F-35 اولین جنگنده ای است که HUD ندارد و تنها از این سیستم بهره میجوید.جوی استیک کنترل جنگنده نیز در سمت راست کاکپیت قرار دارد.

کابین اف35

کابین اف۳۵

سیستم نمایش گر جدید نصب شده بر روی کلاه خلبان در هواپیمای F-35 امکان دیدن محدوده گسترده تری را برای خلبان این هواپیما فراهم می آورد،علاوه بر این توانایی دید در شب را نیز در خود جای داده است که درنگاه اول میتواند برای خلبان حریف ترسناک باشد.این سیستم باعث بی نیازی خلبان از نمایشگر های درون کابین به مدت طولانی شد و از سویی دیگر خلبان را به شکل یک روح ترسناک در آورد.سیستم نمایشگر نصب شده درون کلاه خلبان،HDMS(کوتاه شده helmet-mounted display system،هواپیمای F-35 در بر گیرنده ی انواعی از جذابیت های فراوان و شگفت انگیز است که از بین آنها میتوان به هدف گیری خارج از محور و جستجو گر بالای کلاه اشاره کرد که سطح هوشیاری بی سابقه و قابلیت های تاکتیکی فوق العاده ای را در اختیار خلبان قرار میدهد.این کلاه توسط کمپانی Vision Systems ساخته شده است.این کمپانی طرح های شگفتی آور دیگری نیز تولید کرده است که تمامی آنها عملیاتی و در دست استفاده هستند.

F-35 نیازی به هدفگیری فیزیکی جهت شلیک موفق جنگ افزار خود ندارد،زیرا سنسور های بی مانند F-35 میتوانند هواپیماهای دشمن را در هر جهت شناسایی کنند و اطلاعات مربوطه را در کلاه خلبان به نمایش در بیاورند و جالب اینکه این اطلاعات هیچگونه مشکلی در دید خلبان نسبت به محیط ایجاد نمیکند و اطلاعات لازم را به موشک مورد در نظر تا موقعی که هدف خود را بیابد و بسوی آن روانه شود، بدهند.

البته گونه های جدید موشک ها،توانایی بهتری نسبت تعقیب هدف ها، هنگامی که بدون ملاحظه در جهت حرکت هدف،بسوی آن شلیک میشوند دارند که به این توانایی HighOff-Boresight گفته میشود.البته سرعت و مسیر پروازی نیز در برد مفید این موشک ها موثر است.

هنگامی که سیستم HMDS هدف های انتخاب شده را به خلبان نمایش میدهد،

سنسورها از فرکانسهای ترکیبی رادیویی و  فروسرخ جهت ادامه رهگیری هدف های نزدیک به هواپیما استفاده میکنند. سیستم نمایشگر موجود در کلاه خلبان،بصورت خودکار اطلاعات و موقعیت نزدیکترین جنگنده ها را در اختیار خلبان میگذارد.

صندلی پران مدل US16E ساخت کمپانی Martin Baker آمریکا در F-35 مورد استفاده قرار گرفته است.این صندلی براساس معیارهای بسیار دقیقی طراحی شده که امکان پرش خلبان در ارتفاع پست،فشار گرانشی کنترل شده در هنگام پرتاب خلبان و اندازه بدن خلبان را دربر میگرد.US16E از دو پرتاب کننده که به صورت ریلی قرار گرفته اند استفاده میکند.

یک غلاف هدف یابی جدید توسط Lockheed Martin به نام Sniper XR نیز در این جنگنده وجود دارد.جنگنده F-35 به یک سیستم هدفگیری الکترواپتیکی ساخت Lockheed Martin مجهز میباشد که تقریبا زیر قسمت دماغه ی هواپیما قرار گرفته است.این غلاف توانایی هایی همچون غلاف Sniper XR دارد و طوری ساخته شده که باعث نمیشود F-35 به سادگی در رادار ها قابل کشف باشد.این هواپیما همچنین از یک غلاف ردیاب لیزری بسیار دقیق و سریعAN/AAS-35(V) Pave Penny ساخت Lockheed Martin نیز بهره میبرد.از دیگر سیستم ها میتوان به سامانه جلونگر فروسرخ،FLIR،که به منظور پرواز در ارتفاع پایین و آشکار سازی پدیده های زمینی و پدافندهای دشمن استفاده می شود.F-35 به تجیزات داخلی الکترونیک یکپارچه مجهز است.این جنگنده همچنین دارای یک غلاف هدف یابی الکترواپتیک AAQ-40 ساخت کمپانی Lockheed Martin میباشد.همچنین این جنگنده به همراه رادار خود از سامانه ی SA برای هرچه راحت تر کردن کنترل رادار بهره می برد که این سامانه وضعیت آسمان نبرد،دستوراتش و اجازه شلیک موشکها و اسکن زمینی و… را صادر و گزارش می نماید.سنسورها و سامانه های مخابراتی F-35 نیز شامل سامانه های تعیین موقعیت،فرماندهی و کنترل و شبکه مرکزی کنترل جنگ افزار میشود.

سیستم ای ای کیو 40 در زیر دماغه

سیستم ای ای کیو ۴۰ در زیر دماغه

رادار AESA(آرایه اسکن الکترونیکی فعال) AN/APG-81 این جنگنده را کمپانی Northrop Grumman Electronic Systems ساخته است و برای این کار Northrop Grumman دست به گسترش رادار AN/APG-77 زده است و با مدرن کردن آن هوشمند ترین رادار حال حاضر جهان را طراحی کرد و ساخت.البته هیچگاه از تواناییهای کامل این رادار در انواع صادراتی استفاده نخواهد شد.حالت های هوا به سطح و آنتن AESA به طور برجسته ایی خصوصیات افزایش کارایی رادرا را نشان می دهد.

رادار AN/APG-81 نتیجه ی رقابت بین کمپانی های آمریکایی برای بستن قرار داد ساخت بزرگترین رادار آرایه اسکن الکترونیکی فعال جهان است.سیستم های الکترونیکی Westinghouse(که البته در سال ۱۹۹۶ توسط کمپانی آمریکایی Northrop Grumman خریداری شد) و کمپانی Hughes(این کمپانی در سال ۱۹۹۷ توسط کمپانی Raython آمریکا خریداری شد) در فوریه ۱۹۹۶ قرارداد هایی را برای توسعه سیستم فرکانس رادیویی یکی شده ی چند منظوره/آرایه چند منظوره (MIRFS/MFA)  بستند.Northrop Grumman به عنوان سازنده سیستم در ۲۶ اکتبر ۲۰۰۱ اعلام شد.رادار AN/APG-81 یک رادار جانشین برای APG-77v1 جنگنده F-22 Rptor است.پیش بینی میشود بیش از ۳۰۰۰

دستگاه ار این رادار برای جنگنده F-35 سفارش داده شود.در آگوست ۲۰۰۷ تعداد۸ دستگاه از این رادار که ساخته شده بود تحویل داده شد و نیز در سال ۲۰۰۵ اولین سیستم رادار ی AN/APG-81 برای انضمام بر روی اولین F-35 به Lockheed Martin تحویل داده شد.Northrop Grumman تعیین کرده بود که ابتدا ۳ بلوک از نرم افزار رادار ایجاد شده و پروازش تست در نهایت تحویل داد شد.

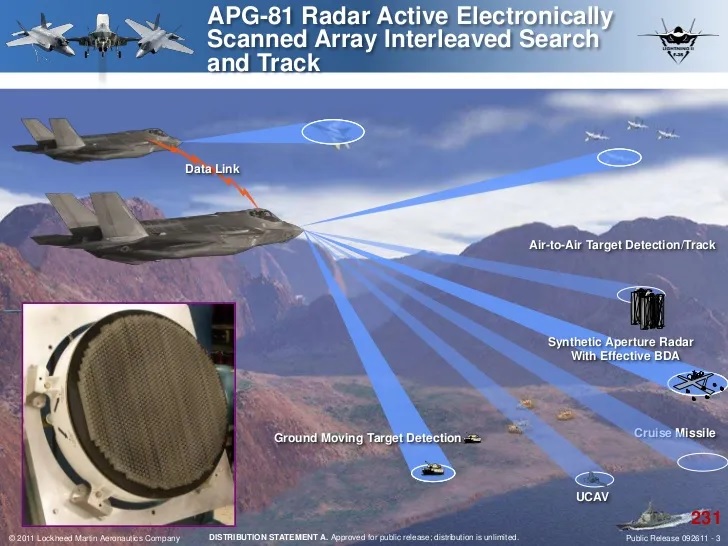

 apg-81

توانایی های AN/APG-81 که یک رادار باند x است شامل حالت های هوا به هوای APG-77v1 به اضافه ی حالت های پیشرفته ی هوا به سطح و حالت روزنه ساختگی(SAR) شامل نقشه برداری با دقت و وضوح بالا،رهگیری و کشف هدف های متحرک و ثابت زمینی چندگانه،بازشناسی رزمی جنگ الکترونیک و ارتباطات پهنای باند فراتر از حد بالا است.رادار AN/APG-81 به منظور توانمند سازی خلبانان F-35 برای درگیری موثر و کارگر با هدف های زمینی دوربرد طراحی شده است.گذشته از این با تامین آگاهی از وضعیت برجسته ماندگاری و بقا افزایش داده شده است.البته تعداد آنتن های رادار از ۶۲ آنتن در جنگنده F-22 Raptor به ۲۱ آنتن برای F-35 کاهش یافته است.در این رادار ویژگی های پنهانکاری و جلوگیری از کشف شدن جنگنده به دست رادار آن نیز قرار داده شده است.

یکی از مهمترین ویژگی این هواپیما استفاده از تکنولوژی یکپارچه سازی گسترده است،همچنین بخش های الکترونیک این جنگنده به ۶ قسمت کلی است که از راه فیبر نوری به یکدیگر مرتبط هستند.

بخش سیستم های الکترونیک Northrop Grumman جنگنده F-35 را به سیستم الکترواپتیکی روزنه توزیع شده AN/AAS-37 DAS مجهز کرده است.این سیستم با محافظ ویژه و منحصر به فرد گرد به دور هواپیما خلبان F-35 را در برابر خطر موشک آماده می کند،همچنین این سیستم پشتیبانی ناوبری و عملیات های شبانه را نیز فراهم می سازد.تکنولوژی حالت جامد و حذف قسمت های متحرک مکانیکی به اطمینان پذیری بالا نسبت به سیستم های آرایه اسکن شده ی مکانیکی،MSA،کمک شایانی کرده است.شش عدد سنسور فروسرخ در اطراف هواپیما نصب شده اند که بخشی از سیستم AN/AAQ-37 DAS میباشند که وظیفه ی هشدار شلیک موشک به سمت F-35،گزارش محل شلیک موشک،شناسایی و ردیابی هواپیماهای اطراف F-35 را بر عهده دارد.این سیستم همچنین جایگزین سیستمهای قدیمی دید در شب نیز میباشد.

سیستم DAS بگونه ای طراحی شده است که توانایی استفاده از تمامی توانایی های آن بصورت همزمان،در هر موقعیت و هر زمانی امکان پذیر میباشد.

سیستم جنگ الکترونیکی AN/ASQ-239 Barracuda جنگنده F-35 نیز ساخت کمپانی BAE Systems انگلیس است.سیستم جنگ الکترونیک بکار رفته در F-35 بگونه ای است که ابتدا هواپیمای دشمن را شناسایd  میکند و بعد از اسکن الکترواپتیکی و پس از انجام واکنش مناسب،بدون شناسایی شدن توسط دشمن،محل را ترک حواهد کرد.

بخشهای مخابراتی،ناوبری و شناسایی جنگنده این پرنده که توسط کمپانی Harris و Northrop Grumman طراحی وساخته شده است،شامل یک دیتا لینک پیشرفته چندمنظوره(MADL) هستند.F-35 اولین جنگنده ای است که سنسور های ترکیبی در آن بکار رفته است.این سنسورهای ترکیبی دو فرکانس رادیویی را ترکیب کرده و از سیستم فروسرخ جهت ادامه کشف هدف ها استفاده میکند و در هر شرایطی میتواند اطلاعات بدست آمده را بدون شناسایی شدن،توسط MADL خود به اشتراک بگذارد.

F-35 طوری ساخته شده است که پیوند آشکاری بین سنسورهای آن وجود دارد و این سنسورها بخش بسیار مهمی در این هواپیما بشمار می آیند و این مسئله،باعث میشود تا تصویر های درستی از رخداد های پیرامون هواپیما بدست آید.برای نمونه رادار AN/APG-81 تنها یک رادار چندحالته نیست و قسمتی از سیستم جنگ الکترونیک F-35 نیز بحساب می آید.تمامی اطلاعات سنسورهای موجود در این جنگنده توسط پردازشگر اصلی موجود،پردازش میشوند تا تمامی عملیاتهای هواپیما را به خوبی پشتیبانی کنند.نیروی هوایی آمریکا قصد دارد که F-22 Raptor را به سیستم سنسورهای ترکیبی F-35 بروزرسانی کند.

سیستم های موجود در F-35  امکان مشاهده،تعیین موقعیت،تصمیم گیری و انجام عمل مناسب را که OODA loop نام دارند،به سرعت فراهم میسازند؛پنهانکاری و سنسورهای پیشرفته در شناسایی جنگنده های دشمن هنگامی که شناسایی آنها دشوار باشد خلبان را یاری میکنند، سیستم خودکار تشخیص موقعیت دشمن نیز در موقعیت یابی آن کمک میکند،سنسورهای ترکیبی نیز باعث تصمیم گیری سریع میشوند و در نهایت هواپیما واکنشی علیه جنگنده های دشمن انجام میدهد،بدون اینکه آنها متوجه حضور F-35 در نزدیکی حود شوند.

این جنگنده توانایی شناسایی و اخلاگری پنهانکار F-22 Raptor را دارد.نیروی دریایی آمریکا قصد جایگزین کردن هواپیمای ویژه حمله های الکترونیکی EA-6B Prowler ساخت کمپانی Northrop Grumman با F-35 که دارای غلاف های پنهانکار اخلالگر میباشد،دارد.در تاریخ ۳۰ سپتامبر ۲۰۰۸ نیروی دریایی آمریکا طرح کلی و پیش نیازهای نسل بعدی اخلالگرها،NGJ که کوتاه شده Next Generation Jammer میباشد،

را ارائه داد که بر پایه طراحی مدولار و باز بودند.نیروی دریایی ۴ کمپانی برای ساخت این اخلالگر ها انتخاب نمود.

NGJ توانایی حمله ی سایبری را نیز دارد و از رادار AESA جهت وارد کردن جریان داده ها از راه دور استفاده مینماید.طراحی نسل بعدی اخلالگر ها توسط دو کمپانی آمریکایی ITT و Boeng انجام شد که  شامل ۶ عدد AESA است و اطراف هواپیما را بطور کامل پوشش میدهند.این تیم قراردادی ۴۲ میلیون دلاری جهت گسترش طرح خود بر پایه ی تجربه های ITT در پهنای باند الکترونیکی آنتن های آرایه ای هدایت پذیر بست.البته در همان زمان قراردادهایی نیز در این زمینه با کمپانی های Raytheon و  Northrop Grumman از آمریکا و BAE Systems از انگلیس بسته شد.

خریداران جنگنده چندمنظوره پنهانکار و رادار گریز نسل ۵ F-35 Lightning II (لایتنینگ ۲)

این هواپیما اولین پروازش را در سال ۲۰۰۶ انجام داد و ۳ مدل دارد. F-35 توسط آمریکا و بریتانیا و چند کشور دیگر ساخته شده است. به کمک تکنولوژی های نوین و روش های جدید در ساخت این هواپیما، قیمت هر فروند F-35A کمتر از ۹۵ میلون دلار شده است. ۲ مدل دیگر نیز قیمت هایی مشابه دارند. تاکنون ۱۲ کشور خواهان به خدمت گیری این هواپیما پیشرفته هستند. این کشورها عبارت اند از:

۱- آمریکا: سازنده اصلی و به کار گیرنده اصلی F-35 محسوب میشود و تا سال ۲۰۱۰ تصمیم به خرید ۲۴۴۳ فروند F-35 گرفت که گرانترین پروژه نظامی در تاریخ آمریکا است. از این ۲۴۴۳ فروند، تعداد ۱۷۶۳ فروند مدل F-35A و متعلق به نیروی هوایی آمریکا هستند. ۲۶۰ فروند مدل ناونشین F-35C و متعلق به نیروی دریایی این کشور هستند. سپاه تفنگداران دریایی آمریکا نیز ۸۰ فروند F-35C و ۳۴۰ فروند مدل عمود پرواز/کوتاه خیز F-35B سفارش داده است. تعداد سفارش های آمریکا در حال حاضر همچنان همان ۲۴۴۳ فروند است که در سال ۲۰۱۰ اعلام شد.این جنگنده از سال ۲۰۱۵ در ارتش امریکا وارد خدمت شده است

۲- بریتانیا دومین سازنده اصلی این جنگنده و پس از آمریکا دومین دارنده اصلی آن است و در سال ۲۰۰۶ اعلام کرد ۱۳۸ فروند F-35B برای نیروی هوایی و دریایی سفارش داده است. این تعداد سفارش ها همچنان پابرجاست و افزایش یا کاهش نداشته است.

۳- ایتالیا نیز یکی از سازندگان و فراهم کننده پشتیبانی اصلی از این جنگنده است و کمپانی های ایتالیایی از سازندگان اصلی قطعه ها و بخش هایی از این جنگنده هستند. ایتالیا در سال ۲۰۰۸ اعلام کرد ۱۳۱ فروند F-35 دریافت خواهد کرد که ۶۹ فروند F-35A و ۶۲ فروند مدل F-35B میباشند. اما در سال ۲۰۱۲ به دلیل بحران اقتصادی تعداد سفارش های ایتالیا کاهش یافت و به ۹۰ فروند رسید که شامل ۶۰ فروند F-35A و ۱۵ فروند F-35B برای نیروی هوایی و ۱۵ فروند F-35B برای نیروی دریایی این کشور است.

۴- هلند از دیگر سازندگان جنگنده است و در ابتدا تصمیم داشت ۸۵ فروند F-35A برای نیروی هوایی خریداری کند، اما بعدها تعداد سفارش ها به ۳۷ فروند F-35A کاهش یافت و اعلام کرد بعدا ممکن است تعداد بیشتری سفارش دهد.

۵- استرالیا از دیگر خریداران F-35A است و تعداد کلی سفارش های آن ۱۰۰ فروند است که وارد خدمت در نیروی هوایی خواهند شد.

۶- کانادا نیز ۶۵ فروند F-35A برای نیروی هوایی سفارش داده است.

۷- دانمارک خرید ۳۰ فروند F-35A برای نیروی هوایی را در نظر دارد.

۸- نروژ در این پروژه ثابت قدم است و تعداد کلی سفارش های آن برابر با ۵۲ فروند F-35A برای نیروی هوایی است. همچنین یکی از موشک های ضد کشتی پنهانکار و رادارگریزی که توسط F-35 حمل مشوند توسط نروژ ساخته میشود.

۹- ترکیه یکی دیگر از کشورهایی است که در ساخت این جنگنده همکاری داشته است و تنها سازنده غیر اروپایی و آمریکایی F-35 میباشد. ترکیه قرار است ۱۰۰ فروند F-35A دریافت کند که وارد خدمت در نیروی هوایی این کشور میشوند. ترکیه در سال ۲۰۰۹ اعلام کرد ممکن است ۲۰ فروند دیگر نیز سفارش دهد. البته تعداد سفارش های اصلی ترکیه همان ۱۰۰ فروند است.

۱۰- اسراییل شریک امنیتی پروژه است و قرار است و بیش از ۷۵ فروند F-35I سفارش داده است. F-35I در اصل همان F-35A است که ویژه نیروی هوایی اسراییل میباشد. ناگفته نماند اسراییل بعد از آمریکا دومین کشوری است که F-35 در آن وارد خدمت و عملیاتی خواهد شد.این کشور اولین اف۳۵ خود را در سال ۲۰۱۶ تحویل گرفت

۱۱- ژاپن یکی دیگر از کشورهای خریدار F-35 است و در سال ۲۰۱۱ اعلام کرد ۴۲ فروند F-35A برای نیروی هوایی این کشور خریداری خواهد کرد. بخش های مهمی از این جنگنده ها توسط کمپانی های ژاپنی ساخته میشوند. ژاپن از این راه دانش خود در زمینه پنهانکاری و رادارگریزی را بالا میبرد و در ساخت جنگنده پنهانکار و رادارگریز نسل ۵ بومی خود از این دانش های بدست آمده استفاده میکند.

۱۲- کره جنوبی نیز در سال ۲۰۱۴ اعلام کرد قرار است ۴۰ فروند F-35A برای نیروی هوایی این کشور دریافت کند.

بلژیک، سنگاپور، فنلاند، رومانی، تایوان، لهستان و اسپانیا از دیگر کشورهای علاقه مند به F-35 هستند و ممکن آن را خریداری کنند. کمپانی آمریکایی Lockheed Martin (لاکهید مارتین) که سازنده اصلی F-35 است، این جنگنده را به یونان نیز پیشنهاد داده است، اما با توجه به شرایط اقتصادی بحرانی یونان به نظر نمیرسد یونان علاقه ای برای خرید این جنگنده داشته باشد. تعدادی از کشورهای عربی پیرامون شاخاب پارس نیز خواهان خرید این جنگنده بودند که با مخالفت آمریکا رو‌به‌رو شدند.

ویژگی ها:

کشور سازنده:آمریکا

کمپانی های سازنده:Lockheed Martin به عنوان پیمانکار اصلی

اولین پرواز:۱۵ دسامبر ۲۰۰۶

تعداد ساخته شده:۶۳

تعداد خدمه:۱

قیمت هرکدام:۱۵۳٫۱ و ۱۹۶٫۵ و ۱۹۹٫۴ میلیون دلار آمریکا به ترتیب برای مدل های A و B و C

درازا:۱۵٫۶۷ و ۱۵٫۶ و ۱۵٫۷ متر به ترتیب در مدل های A و B و C

فاصله ۲ سر بال از یکدیگر:۱۰٫۷ متر به ترتیب در مدل های A و B و ۱۳٫۱ متر در مدل C

بلندی:۴٫۳۳ متر

مساحت بال:۴۲٫۷ متر مربع در مدل های A و B و ۶۲٫۱ متر مربع در مدل C

وزن خود جنگنده:۱۳۳۰۰ و ۱۴۷۰۰ و ۱۵۸۰۰ کیلوگرم در مدل های  A و B و C

وزن بارگذاری شده:۲۲۴۷۰ کیلوگرم در مدل A

بیشینه وزن هنگام برخاستن:۳۱۸۰۰ کیلوگرم در مدل های A و C و ۲۷۳۰۰ کیلوگرم در مدل C

ظرفیت باک سوخت داخلی:۸۲۸۰ و ۶۱۲۵ و ۸۸۶۰ کیلوگرم به ترتیب در مدل های A و B و C

بیشینه سرعت:بیش از ۱٫۶ ماخ تا بیش از ۱٫۸ ماخ

رنج عملیاتی:۲۲۲۰ و ۱۶۷۰ و ۲۵۲۰ کیلومتر به ترتیب در مدل های A و B و C

رنج درگیری:۱۰۸۰ کیلومتر

رنج عبور:۳۲۲۰ کیلومتر

سرعت بالا رفتن:محرمانه

ارتفاع پرواز:بیش از ۱۸۳۰۰ متر

فشار G مورد تحمل:۹

موتور:یک موتور توربوفن F135-PW-100 در F-35A و F135-PW-600 و F135-PW-400 در F-35C با تراست(نیروی پیشران موتوری) ۱۲۵ هزارنیوتون در حالت بدون پس سوز و بین ۱۹۱ هزار تا ۲۲۰ هزارنیوتون با پس سوز.

جنگ افزار ها:

یک توپ گتلینگ ۴ لول ۲۵ میلیمتری GAU-12 Equalizer ساخت کمپانی General Dynamics آمریکا است.این توپ داخل بدنه قرار میگیرد و دارای ۱۸۲ گلوله برای F-35A و ۲۲۰ گلوله برای F-35B و F-35C میباشد.

موشک هوا به هوای بسیار مرگبار AIM-120B/C AMRAAM و AIM-9X Sidewinder ساخت آمریکا و IRIS-T آلمانی و موشک های هوا به هوا Meteor ساخت کمپانی چند ملیتی MBDA و AIM-132 ASRAAM ساخت کمپانی چند ملیتی MBDA به رهبری انگلیس

موشک کروز هواپرتاب هوا به سطح AGM-158 JASSM و موشک هوا به سطح بسیار پرسرعت ضد رادار AGM-88E AARGM و موشک هوا به سطح JAGM برای جایگزینی موشک های زمین به هوای BGM-71 TOW و AGM-114 Hellfire و AGM-65 Maverick و موشک هوا به سطح AGM-169 JCM ساخت آمریکا و موشک کروز هواپرتاب هوا به سطح

 Storm Shadow ساخت کمپانی چند ملیتی MBDA با همکاری ایتالیا،انگلس و فرانسه و موشک هوا به سطح Brimstone ساخت  کمپانی چند ملیتی MBDA به رهبری انگلیس و موشک های کروز هواپرتاب هوا به سطح SOM ساخت ترکیه برای جنگنده های این کشور

موشک های ضد کشتی LRASM ساخت آمریکا موشک های ضد کشتی NSM ساخت کمپانی دفاعی و هوانوردی Kongsberg نروژ

بمب های چند منظوره سقوط آزادی Mark 82 و Mark 83 و Mark 84 و بمب های خوشه ای Mk-20 Rockeye II ساخت آمریکا.بمب های هدایتی سری Paveway همچون بمب های ۹۰۷٫۲ کیلوگرمی GBU-24A/B و بمب های سنگر شکن.بمب های WCMD که با GPS و سیستم ناوبری اینرسایی(INS) و باد مسیر سقوط خود را تنظیم میکنند.بمب های هدایت ماهواره ای سری JDAM همچون  بمب های ۹۰۷٫۲ کیلوگرمی GBU-31.بمب های اتمی B61.بمب های گلایدری AGM-154 JSOW

بمب های گلایدری هدایتی بسیار دقیق با توانایی نقطه زنی با توان انفجاری بالا و قوی GBU-39 Small Diameter Bombs که به روش GPS/INS هدایت میشوند که قطر کمی دارند.این بمب ها در آینده ای نزدیک قرار است با بمب های گلایدری هدایتی بسیار دقیق با توانایی نقطه زنی با توان انفجاری بالا و قوی SDB-II جایگزین شوند.(واژه SDB کوتاه شده همان Small Diameter Bombs است ).SDB-II نسبت به SDB-I(مدل فعلی) دقیقتر،

قویتر،دوربرد تر و بسیار پیشرفته تر میباشند و دارای جستجوگر های حرارتی و سیستم هدفیابی پیشرفته برای رهگیری خودروها و ساختمان ها میباشند.این بمب ها به دلیل اندازه کوچک و رنگ آمیزی همرنگ آسمان،به سختی دیده میشوند و یا دیده نمیشوند.
